Trong lĩnh vực địa kỹ thuật môi trường, màng chống thấm HDPE (High-Density Polyethylene) hay còn gọi là bạt nhựa HDPE, đóng vai trò then chốt trong các dự án xử lý chất thải, bãi chôn lấp rác, hồ chứa nước thải và ao hồ nuôi trồng thủy sản. Việc thi công màng chống thấm HDPE đòi hỏi tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo chất lượng, tuổi thọ và hiệu quả chống thấm cho công trình. Một trong những nguyên tắc vàng, thường bị bỏ qua nhưng vô cùng quan trọng, là Bạt HDPE Yêu Cầu Tránh đặt Máy Trực Tiếp Lên Màng nhằm bảo vệ vật liệu khỏi hư hại cơ học, vốn là nguyên nhân chính gây rò rỉ và thất bại hệ thống. Bài viết này sẽ đi sâu vào quy trình thi công màng chống thấm HDPE theo tiêu chuẩn quốc gia TCVN, đồng thời làm rõ các yêu cầu kỹ thuật chi tiết để đảm bảo mỗi công trình đều đạt được sự bền vững và an toàn tối ưu.
I. Chuẩn Bị Toàn Diện Trước Thi Công Màng Chống Thấm HDPE (Bạt Nhựa HDPE)
Công tác chuẩn bị kỹ lưỡng là nền tảng cho mọi dự án địa kỹ thuật môi trường thành công, đặc biệt khi thi công màng chống thấm HDPE.
1. Yêu Cầu Về Vật Liệu Màng Chống Thấm HDPE Chất Lượng
Trước khi đưa vào sử dụng, các cuộn màng chống thấm HDPE phải đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và hồ sơ minh bạch:
- Bản khai ngày sản xuất rõ ràng.
- Chứng chỉ xác nhận màng được cung cấp bởi một nhà sản xuất duy nhất, đảm bảo tính đồng nhất.
- Bản xác nhận không sử dụng polymer tái chế trong nhựa nền, giữ vững các đặc tính cơ lý của màng.
- Chứng chỉ kiểm soát chất lượng (QC) và báo cáo thí nghiệm từ nhà sản xuất.
- Kết quả thí nghiệm từ các phòng thí nghiệm hợp chuẩn để đối chiếu và xác nhận màng đạt yêu cầu.
- Hướng dẫn chi tiết về vận chuyển, giao hàng, bảo quản, bốc dỡ và lắp đặt màng chống thấm.
- Lưu giữ mẫu vật liệu để rà soát khi cần thiết.
2. Vận Chuyển, Bốc Dỡ và Bảo Quản Màng Chống Thấm Tại Công Trường
Để bảo vệ màng chống thấm HDPE khỏi hư hại, cần tuân thủ các quy định nghiêm ngặt:
- Sử dụng phương tiện chuyên dụng để vận chuyển, tránh tác động cơ học và thời tiết bất lợi.
- Tại công trường, sử dụng thiết bị phù hợp để di chuyển cuộn màng, tuyệt đối không được kéo lê trực tiếp trên mặt đất; phải dùng con lăn để đảm bảo màng không bị rách, thủng.
- Thiết bị bốc dỡ phải dùng cáp mềm dạng băng vải, không dùng cáp thép gây hư hại.
- Nơi tập kết phải được lựa chọn kỹ lưỡng, che chắn tránh mưa, nắng, bụi bẩn, bùn nước, và đặc biệt là tránh xa khu vực có nguy cơ cháy nổ, kho chứa dầu mỡ.
- Không chồng các cuộn màng chống thấm quá 3 tầng để tránh biến dạng và hư hại.
II. Thiết Bị Và Dụng Cụ Thi Công, Kiểm Tra Màng Chống Thấm HDPE
Hiệu quả và chất lượng của công tác thi công màng chống thấm HDPE phụ thuộc rất lớn vào việc lựa chọn và sử dụng đúng các loại máy hàn nhựa và thiết bị phụ trợ.
1. Các Sơ Đồ Hàn Nối Màng Chống Thấm HDPE Phổ Biến
Có hai phương pháp hàn nối chính được áp dụng:
a) Đường Hàn Kép
Đây là phương pháp sử dụng máy hàn nêm nóng tạo ra hai đường hàn song song, ở giữa có một kênh khí. Kênh khí này cực kỳ quan trọng cho việc thí nghiệm áp lực khí sau này, giúp kiểm tra độ kín của mối hàn. Khoảng cách chồng mí màng thường từ 0.1m đến 0.15m.
b) Đường Hàn Đùn
Đường hàn đùn (Extrusion Weld) được sử dụng để hàn các chi tiết phức tạp, góc cạnh, hoặc vá lỗi. Phương pháp này sử dụng máy hàn đùn để đưa vật liệu nhựa nóng chảy vào mối nối. Khoảng cách chồng mí thường từ 0.075m đến 0.1m.

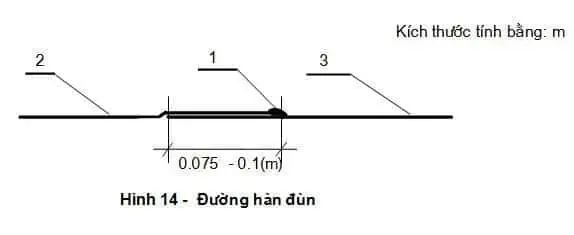

Đường Hàn Đùn
2. Yêu Cầu Kỹ Thuật Đối Với Máy Hàn Bạt HDPE Chuyên Dụng
Tất cả các loại máy hàn nhựa (máy hàn kép, máy hàn đùn, máy thổi khí nóng, máy mài…) phải được kiểm định và dán tem chất lượng từ cơ quan chức năng.
- Máy hàn kép (máy hàn nêm nóng): Phải có đồng hồ đo và khống chế nhiệt độ hàn, áp lực nén và tốc độ hàn để đảm bảo đường hàn đạt chất lượng và kênh khí thông suốt.
- Máy hàn đùn: Phải có đồng hồ đo và khống chế nhiệt độ tại đầu đùn, đảm bảo vật liệu đùn nóng chảy đồng đều.
- Đơn vị thi công phải có đủ máy dự phòng và phụ tùng thay thế để đảm bảo tính liên tục của công việc, tránh gián đoạn tiến độ.
3. Thiết Bị Phục Vụ Thi Công và Dụng Cụ Cần Thiết
- Thiết bị phục vụ: Hệ thống chiếu sáng, thiết bị nâng, di chuyển, rải màng, máy phát điện… không được phép sử dụng bánh xích mà phải thay bằng bánh lốp cao su để tránh hư hại bề mặt màng. Các thiết bị này cần được trang bị phương tiện phòng cháy chữa cháy và có biện pháp ngăn ngừa dầu mỡ rò rỉ lên bề mặt màng chống thấm.
- Dụng cụ, vật tư: Bao gồm cọc tre/gỗ, bao tải cát, thang dây, thước đo, dao kéo, vật mẫu để đánh dấu khoảng cách chồng mí, bút sơn trắng, dụng cụ kéo (puller, kìm, dây thừng) và dụng cụ vệ sinh bề mặt màng (vải mềm, miếng xốp).
4. Thiết Bị Thí Nghiệm Hiện Trường Đánh Giá Chất Lượng Mối Hàn
Để kiểm soát chất lượng mối hàn HDPE ngay tại công trường, các thiết bị sau là không thể thiếu:
- Máy kéo xách tay: Dùng để kiểm tra độ bền kháng kéo và độ bền kháng bóc của mối hàn thử. Yêu cầu lực kéo tối thiểu 1200 N và đường hành trình ngàm kẹp di động ≥ 50cm.
- Thiết bị thí nghiệm chân không, áp lực khí, tia lửa điện: Phục vụ cho quá trình nghiệm thu tại hiện trường, phải được kiểm định và dán tem chất lượng.
- Khuôn cắt mẫu: Dùng để cắt mẫu thí nghiệm với kích thước chuẩn xác.
III. Quy Trình Các Bước Thi Công Màng Chống Thấm HDPE Chuẩn
Tuân thủ quy trình từng bước sẽ đảm bảo chất lượng công trình và tối ưu hóa hiệu quả chống thấm của bạt HDPE.
1. Nghiệm Thu Bề Mặt và Rãnh Neo Trước Khi Trải Bạt HDPE
a) Yêu cầu về bề mặt
- Bề mặt trước khi trải màng phải phẳng, nhẵn, chắc (đầm nén đúng yêu cầu kỹ thuật) và không đọng nước.
- Dọn sạch cành cây, rễ cây, đá, gạch vụn và các vật liệu khác có nguy cơ gây hại cho màng chống thấm.
- Tại các vị trí thay đổi độ cao, phải bo tròn tối thiểu đến bán kính 0.154m để tránh căng thẳng cho màng.
b) Rãnh neo
- Hình dạng và kích thước rãnh neo phải thi công theo yêu cầu thiết kế.
- Mép của rãnh neo tiếp xúc với màng phải được bo tròn để tránh làm rách màng khi bị kéo căng.
- Lắp đặt màng chống thấm đến đâu phải đổ đất vào rãnh neo đến đó để cố định và tránh việc phải bắc cầu qua rãnh neo.
2. Chuẩn Bị Tấm Màng (Panel) Bạt HDPE Tại Nơi Tập Kết
- Chọn một khoảng đất phẳng, nhẵn, đủ rộng (có thể mở được 40m đến 50m theo chiều dài cuộn màng) gần vị trí lắp đặt để tập kết và chế tạo các tấm panel.
- Từ hiện trường, chọn vị trí lắp đặt tấm màng đầu tiên (P1) và xác định hướng lắp đặt các tấm tiếp theo, thường xuôi theo chiều gió hoặc theo chiều kim đồng hồ.
- Đo và ghi khoảng cách giữa các điểm giới hạn của từng tấm, chôn cột mốc hoặc cắm cọc tiêu.
- Vẽ sơ đồ lắp đặt trên nhật ký thi công, bao gồm thứ tự, vị trí và kích thước từng tấm.
- Số liệu đo đạc được chuyển về nơi tập kết để cắt các cuộn màng thành panel tương ứng, sau đó cuộn lại, buộc và ghi dữ liệu chi tiết (ví dụ: “Tấm P1 – Dài x rộng: 45 x 7(m) – Vị trí lắp đặt: K1”). Các panel này được xếp theo thứ tự lắp đặt, thuận tiện cho việc vận chuyển.
3. Kỹ Thuật Trải Màng Chống Thấm HDPE Hiệu Quả
a) Nguyên tắc chung
- Trải màng trên mái dốc: Chiều dọc của các tấm panel phải song song với hướng mái dốc, các đường hàn nối cũng song song. Độ dài mỗi tấm panel phải cách chân khay ít nhất 2m.
- Trải màng trên mặt phẳng: Theo hướng bất kỳ, nhưng phải tính toán sao cho tổng độ dài các đường hàn nối là ngắn nhất để tối ưu chi phí và thời gian.
- Tại các góc: Trải màng theo hình minh họa để đảm bảo độ che phủ và chống thấm tối ưu.

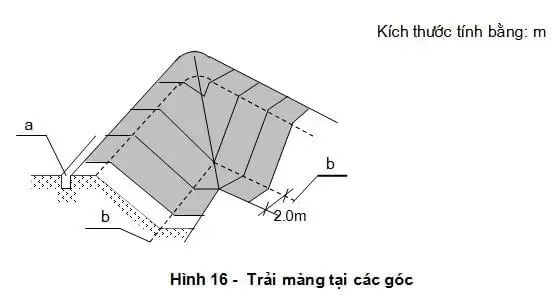

Trải màng tại các góc
Trải màng tại các gócb) Khoảng cách chồng mí
- Sản phẩm có sẵn vạch màu trắng đánh dấu khoảng cách chồng mí sẽ thuận tiện hơn. Đối với sản phẩm không đánh dấu, sử dụng vật mẫu.
- Khoảng cách chồng mí thường từ 100mm đến 150mm, tùy thuộc vào yêu cầu của từng loại máy hàn (ví dụ: máy hàn Demtech yêu cầu 100mm-120mm).
c) Báo cáo lắp đặt
- Cần có mẫu báo cáo lắp đặt hàng ngày chi tiết về dự án, vị trí, dạng vật liệu, chiều dày màng, phụ trách và thời gian thi công.
4. Yêu Cầu Kỹ Thuật Khi Hàn Nối Bạt HDPE
Việc hàn nối là bước quan trọng nhất quyết định chất lượng chống thấm của toàn bộ hệ thống bạt HDPE.
4.1. Quy Trình Hàn Thử Đảm Bảo Chất Lượng
Để xác định các thông số hàn tối ưu (nhiệt độ, tốc độ, áp lực nén), cần thực hiện hàn thử:
- Đối với máy hàn kép: Cắt 2 tấm màng dài 5m, rộng 0.3m, vệ sinh sạch sẽ. Chọn thông số hàn, tiến hành hàn và chờ nguội. Cắt 10 mẫu thử (rộng 0.025m, dài 0.15m), trong đó 5 mẫu thử độ bền kháng kéo và 5 mẫu thử độ bền kháng bóc trên máy kéo xách tay. So sánh giá trị trung bình với Bảng 1 (Tiêu chuẩn ASTM – D 4437). Nếu đạt, áp dụng thông số này cho ca hàn. Nếu không, điều chỉnh và hàn thử lại.
- Đối với máy hàn đùn: Thực hiện tương tự như máy hàn kép, nhưng độ dài đường hàn thử là 1m.
| Bảng 1- Độ bền của mối hàn theo Tiêu chuẩn ASTM – D 4437 | |
|---|---|
| Tên sản phẩm | Độ dàym |
| Màng HDPE nhẵn 2 mặt | 1.0*10-3 |
| Màng HDPE nhẵn 2 mặt | 1.5*10-3 |
| Màng HDPE nhẵn 2 mặt | 2.0*10-3 |
| Màng HDPE nhám 2 mặt | 1.0*10-3 |
| Màng HDPE nhám 2 mặt | 1.5*10-3 |
| Màng HDPE nhám 2 mặt | 2.0*10-3 |
4.2. Lưu Ý Quan Trọng Khi Hàn Đại Trà và Bảo Vệ Bạt HDPE
- Bố trí số lượng máy hàn phù hợp, mỗi máy có ít nhất 3 công nhân (thợ hàn, vệ sinh, phụ trách điện).
- Cán bộ phụ trách thi công phải lên lịch trình cụ thể, bàn giao khu vực, và giám sát chặt chẽ.
- Không trải màng khi độ ẩm quá cao, có mưa, nước đọng hay gió to.
- Trải màng đến đâu phải chặn bao tải cát đến đó để tránh màng bị bay hoặc cuộn rối.
- Chỉ sử dụng giày đế mềm cho công nhân thi công trên màng.
- Giảm thiểu các nếp nhăn nơi tiếp xúc giữa hai tấm màng, đặc biệt trong diện tích chồng mí.
- Bạt HDPE yêu cầu tránh đặt máy trực tiếp lên màng: Đây là nguyên tắc sống còn. Tuyệt đối không cho phép bất kỳ xe nào chạy trực tiếp trên bề mặt màng chống thấm. Các máy móc phục vụ thi công như máy hàn, máy phát điện không được đặt trực tiếp lên bề mặt màng. Thay vào đó, phải có lớp đệm bằng tấm cao su dày hoặc bìa các tông để phân tán áp lực, tránh làm thủng, rách hoặc gây biến dạng vĩnh viễn cho màng. Ngoài ra, các máy móc phải có khay hứng dầu mỡ, tránh làm loang lên bề mặt màng gây suy giảm chất lượng vật liệu.
- Luôn thanh tra bằng mắt thường trên toàn bề mặt màng để phát hiện khiếm khuyết, đánh dấu và sửa chữa kịp thời.
5. Qui Trình Sửa Chữa Đường Hàn Lỗi và Hư Hại Màng HDPE
Khi phát hiện lỗi hoặc hư hại, việc sửa chữa kịp thời và đúng kỹ thuật là cần thiết.
a) Qui trình vá
- Áp dụng cho các lỗ thủng, vết rách do vận chuyển, bốc dỡ, thi công hoặc lấy mẫu kiểm tra.
- Miếng vá phải trùm qua mép lỗ thủng ít nhất 100mm. Trước khi hàn, phải tạo nhám bề mặt tiếp xúc giữa miếng vá và tấm nền, đồng thời mài vát 45o mép miếng vá.
- Tất cả các miếng vá xong phải được kiểm tra bằng thí nghiệm hút chân không.
Alt: Sơ đồ kỹ thuật minh họa quy trình hàn và vá lỗ thủng trên màng chống thấm HDPE, bao gồm miếng vá và đường hàn vá.
b) Qui trình phủ
- Áp dụng khi sửa chữa các đường hàn lỗi (ví dụ: hở mối hàn).
- Một đường hàn phủ sẽ được thực hiện để che lấp phần lỗi.
- Tất cả các đoạn sửa chữa đều phải kiểm tra bằng thí nghiệm hút chân không để đảm bảo kín khít.

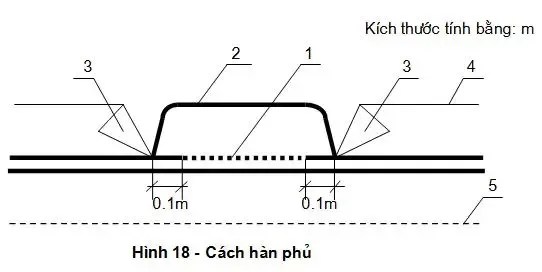

Cách hàn phủ
Cách hàn phủIV. Đảm Bảo An Toàn Và Bảo Vệ Môi Trường Trong Thi Công Bạt HDPE (Địa Kỹ Thuật Môi Trường)
Thi công màng chống thấm HDPE không chỉ đòi hỏi kỹ thuật cao mà còn phải chú trọng đến công tác an toàn lao động và bảo vệ môi trường, đặc biệt trong các dự án về xử lý chất thải, bãi chôn lấp rác và xử lý nước thải.
1. Qui Định Chung và Chuẩn Bị An Toàn
- Điều tra, khảo sát kỹ địa hình, địa chất, thủy văn, dự báo thời tiết để có biện pháp dự phòng an toàn cho người, máy móc, vật tư và tài sản lân cận.
- Tuân thủ các văn bản pháp quy hiện hành về an toàn lao động, bảo vệ sức khỏe, phòng chống cháy nổ và dịch bệnh.
- Xác định vị trí các công trình ngầm (đường ống, dây điện, cáp quang) trong phạm vi thi công để có biện pháp bảo vệ.
- Có biện pháp hạn chế tối đa tác động xấu đến môi trường sinh thái, đặc biệt là xử lý phế thải do thi công tạo ra, tránh ô nhiễm đất và nguồn nước ngầm.
2. Các Biện Pháp An Toàn Cụ Thể Khi Thi Công
- Tất cả nhân sự tham gia thi công phải bắt buộc dự khóa học an toàn lao động và được trang bị bảo hộ đầy đủ (quần áo, giày, kính mắt, dây an toàn).
- Các đường tạm, cầu tạm phải có biển báo, hướng dẫn giao thông rõ ràng.
- Hố móng, mép taluy, rãnh đặt ống/cáp ngầm phải có hàng rào bao quanh và biển cảnh báo nguy hiểm.
- Thiết bị máy thi công sử dụng điện phải trang bị hệ thống an toàn (ổn áp, bộ tự ngắt). Máy móc sử dụng xăng dầu, khí ga phải có thiết bị phòng chống cháy nổ (bình xịt CO2, cát, nước).
- Phải có hệ thống chiếu sáng đầy đủ nếu thi công ban đêm.
3. Bảo Vệ Môi Trường và Sinh Thái
- Áp dụng các biện pháp phòng ngừa ô nhiễm đất, ô nhiễm nguồn nước, xói lở đất.
- Xử lý phế thải, rác thải sinh hoạt và đặc biệt là các loại phế thải có lẫn dầu mỡ đúng quy định.
- Có biện pháp phòng ngừa ô nhiễm khí thải và tiếng ồn phát sinh trong quá trình thi công.
- Nghiêm cấm chặt cây bừa bãi, săn bắt thú rừng. Thực hiện đầy đủ quy định về bảo vệ cây cối quý hiếm, rừng phòng hộ và động vật quý hiếm, cũng như các quy định phòng chống cháy rừng trong mùa khô hanh.
4. Bảo Vệ Di Sản Văn Hóa
- Trong quá trình thi công, phải tuân thủ các quy định của nhà nước về bảo vệ di sản văn hóa, các di tích lịch sử như thành quách, chùa chiền, bia mộ, đài kỷ niệm, miếu thờ và các cổ vật.
Kết Luận
Việc thi công màng chống thấm HDPE là một quy trình kỹ thuật phức tạp, đòi hỏi sự tỉ mỉ, tuân thủ nghiêm ngặt các tiêu chuẩn và nguyên tắc an toàn. Từ khâu chuẩn bị vật liệu, vận chuyển, bảo quản, đến các bước trải màng, hàn nối và kiểm tra chất lượng, mỗi giai đoạn đều có ảnh hưởng trực tiếp đến tuổi thọ và hiệu quả chống thấm của công trình. Đặc biệt, nguyên tắc bạt HDPE yêu cầu tránh đặt máy trực tiếp lên màng không chỉ là một lưu ý nhỏ mà là một yêu cầu kỹ thuật tối quan trọng để bảo vệ tính toàn vẹn của vật liệu. Bằng cách áp dụng đúng quy trình chuẩn TCVN và các biện pháp bảo vệ môi trường, chúng ta không chỉ xây dựng được các công trình địa kỹ thuật môi trường bền vững mà còn góp phần vào sự phát triển bền vững của ngành và bảo vệ hệ sinh thái.
Chúng tôi, với kinh nghiệm chuyên sâu trong lĩnh vực màng chống thấm HDPE và máy hàn nhựa, luôn sẵn sàng cung cấp giải pháp và tư vấn chuyên nghiệp nhất cho dự án của bạn, đảm bảo chất lượng, hiệu quả và tuân thủ mọi tiêu chuẩn kỹ thuật. Hãy liên hệ với chúng tôi để được hỗ trợ tận tình và xây dựng những công trình địa kỹ thuật môi trường đáng tin cậy.
