Bể Lắng Cát Ngang: Giải Pháp Địa Kỹ Thuật Hiệu Quả Cho Xử Lý Nước Thải

Bể lắng cát là một thành phần không thể thiếu trong hệ thống xử lý nước thải hiện đại, đóng vai trò then chốt trong việc loại bỏ các chất cặn lơ lửng có kích thước lớn. Những chất này, nếu không được xử lý triệt để ở giai đoạn đầu, có thể gây ra nhiều khó khăn và hư hại cho các quy trình xử lý tiếp theo, đặc biệt là quá trình xử lý bùn và làm mòn thiết bị. Trong số các loại bể lắng cát, Bể Lắng Cát Ngang nổi bật như một giải pháp địa kỹ thuật môi trường hiệu quả, được ưa chuộng rộng rãi trong các nhà máy xử lý nước thải quy mô lớn nhờ khả năng vận hành ổn định và hiệu suất cao.

Đối với các chuyên gia trong lĩnh vực môi trường, xử lý chất thải và địa kỹ thuật, việc nắm vững cấu tạo, nguyên lý hoạt động, cũng như các yếu tố ảnh hưởng đến hiệu quả của bể lắng cát ngang là vô cùng cần thiết. Bài viết này sẽ đi sâu vào phân tích vai trò, đặc điểm và quy trình thiết kế của bể lắng cát ngang, khẳng định vị thế của nó như một giải pháp tối ưu trong các dự án xử lý chất thải đô thị và công nghiệp, góp phần bảo vệ môi trường bền vững.

1. Bể Lắng Cát Là Gì và Tầm Quan Trọng Trong Xử Lý Nước Thải?

Bể lắng cát là một công trình kỹ thuật được thiết kế để loại bỏ các hạt cặn không tan có trọng lượng riêng lớn hơn nước, như cát, sỏi, tro tàn, mảnh thủy tinh, v.v., ra khỏi dòng nước thải bằng cách tận dụng lực hấp dẫn. Tại đây, dòng nước thải sẽ được lưu giữ trong một khoảng thời gian nhất định với vận tốc thấp, cho phép các chất bẩn lơ lửng lắng xuống đáy bể trước khi nước được chuyển sang các giai đoạn xử lý tiếp theo.

Tầm quan trọng của bể lắng cát được thể hiện rõ nét trong các hệ thống xử lý nước thải có công suất lớn (trên 20.000m3 nước/ngày). Việc triển khai bể lắng cát không chỉ giúp giảm tải đáng kể cho các công đoạn xử lý sinh học và hóa học sau đó mà còn bảo vệ đường ống dẫn, máy bơm và các thiết bị khác khỏi sự mài mòn, tắc nghẽn do các hạt rắn gây ra. Mặc dù yêu cầu một diện tích lắp đặt tương đối lớn, nhưng chi phí xây dựng, vận hành và bảo trì của bể lắng cát lại khá hợp lý, mang lại hiệu quả xử lý cao, có thể đạt trên 60% đối với các hạt cặn.

2. Phân Loại Bể Lắng Cát Phổ Biến Trong Địa Kỹ Thuật Môi Trường

Trong lĩnh vực địa kỹ thuật môi trường, bể lắng cát được phân loại theo nhiều tiêu chí khác nhau để phù hợp với từng đặc điểm nước thải và yêu cầu xử lý cụ thể. Sự hiểu biết về các loại bể lắng giúp các kỹ sư lựa chọn giải pháp tối ưu nhất cho từng dự án.

| Đặc điểm phân loại | Phân loại

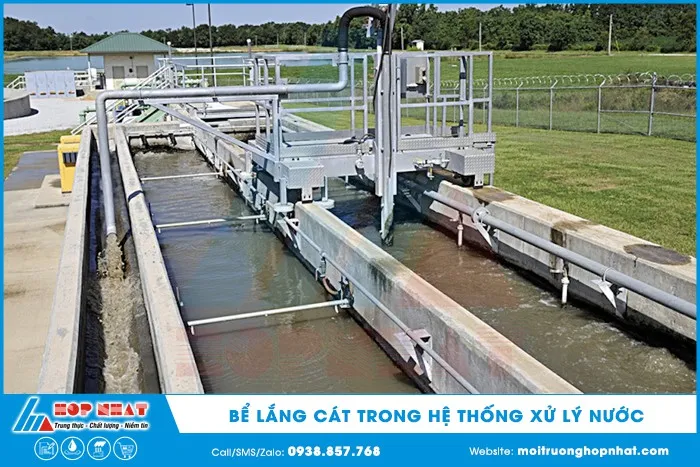

image. Loại hình bể lắng cát trong hệ thống xử lý nước thải

2.1. Phân loại theo công dụng

• Bể lắng cát đợt 1: Thường được bố trí trước khu vực xử lý sinh học, nhằm loại bỏ các hạt cặn thô trước khi chúng làm ảnh hưởng đến quá trình sinh học.
• Bể lắng cát đợt 2: Được đặt sau khu vực xử lý sinh học, giúp loại bỏ các bông bùn sinh học và cặn lơ lửng còn sót lại.

2.2. Phân loại theo chế độ làm việc

• Bể lắng cát gián đoạn: Hoạt động theo từng mẻ, nước được lắng trong một khoảng thời gian nhất định, sau đó xả ra và cho nước mới vào xử lý. Phù hợp cho các hệ thống quy mô nhỏ hoặc có lưu lượng biến động.
• Bể lắng cát liên tục: Dòng nước chảy qua bể một cách liên tục, đảm bảo quá trình xử lý không bị gián đoạn. Đây là loại phổ biến trong các nhà máy lớn.

2.3. Phân loại theo chế độ dòng chảy

• Bể lắng cát ngang: Dòng nước chảy theo chiều ngang từ đầu đến cuối bể.
• Bể lắng cát đứng: Dòng nước thải đi vào bể theo chiều đứng từ dưới lên trên.
• Bể lắng cát radian (ly tâm): Nước chảy từ trung tâm ra phía thành bể (với bể ly tâm hướng tâm) hoặc từ thành bể vào trung tâm (với bể ly tâm xuyên tâm).

3. Bể Lắng Cát Ngang: Cấu Tạo, Nguyên Lý Hoạt Động và Ưu Điểm

Bể lắng cát ngang là một trong những loại bể lắng được sử dụng rộng rãi và hiệu quả nhất, đặc biệt trong các hệ thống xử lý nước thải quy mô lớn. Loại bể này thường có hình chữ nhật dài, có thể được chia thành nhiều ngăn để tối ưu hóa quá trình lắng.

3.1. Cấu tạo chi tiết của bể lắng cát ngang

Bể lắng cát ngang thường được cấu tạo từ các bộ phận chính sau:

• Vùng phân phối nước vào: Nơi nước thải được đưa vào bể và phân phối đều trên toàn bộ mặt cắt ngang của bể để đảm bảo dòng chảy ổn định. Vùng này thường có các vách ngăn hoặc tấm chắn để giảm tốc độ dòng chảy ban đầu.
• Vùng lắng: Là khu vực chính nơi quá trình lắng cát diễn ra. Chiều dài bể thường gấp 10 lần chiều sâu, và độ sâu (chiều cao) dao động từ 2m đến 3.5m. Thông thường, cứ 1 – 2 mét sẽ có một vách ngăn để tối ưu hóa dòng chảy.
• Vùng thu nước ra: Nước đã lắng cát được thu gom thông qua các máng thu hoặc cửa tràn và chuyển sang giai đoạn xử lý tiếp theo.
• Vùng chứa bùn/cát: Nằm ở đáy bể, nơi các hạt cát và cặn bẩn lắng đọng. Vùng này cần được thiết kế đủ lớn để chứa lượng cặn trong khoảng thời gian nhất định và có hệ thống xả cặn định kỳ.
• Hệ thống gạt bùn (nếu có): Đối với các bể lớn, hệ thống gạt bùn cơ khí có thể được lắp đặt để liên tục đẩy cát lắng về hố thu.

3.2. Nguyên lý hoạt động của bể lắng cát ngang

Nguyên lý hoạt động của bể lắng cát ngang dựa trên sự kết hợp giữa trọng lực và kiểm soát vận tốc dòng chảy. Nước thải sau khi qua song chắn rác sẽ được đưa vào vùng phân phối của bể. Tại đây, vận tốc dòng chảy được giảm xuống mức đủ thấp (thường khoảng 0,15 – 0,3 m/s), cho phép các hạt cát và các chất rắn vô cơ có trọng lượng riêng lớn hơn nước lắng xuống đáy bể.

Dòng nước sẽ di chuyển từ đầu này đến cuối kia của bể theo phương ngang. Trong suốt hành trình này, dưới tác động của trọng lực, các hạt cặn sẽ chìm dần và tích tụ ở vùng chứa bùn dưới đáy. Nước sạch hơn ở phía trên sẽ tiếp tục di chuyển và tràn qua máng thu nước ở cuối bể. Vận tốc dòng chảy lý tưởng trong bể lắng cát ngang thường được duy trì khoảng 0,5m/s để tối ưu hóa hiệu quả lắng mà không gây xáo trộn quá mức.

3.3. Ưu điểm và lý do bể lắng cát ngang được ưa chuộng

Bể lắng cát ngang được nhiều hệ thống xử lý nước thải lựa chọn nhờ các ưu điểm vượt trội:

• Hiệu quả xử lý cao: Có khả năng xử lý nước thải với lưu lượng lớn, có thể đạt đến 15.000 m3/ngày hoặc hơn, với hiệu suất loại bỏ cặn rắn rất tốt.
• Thiết kế đơn giản và dễ vận hành: Cấu trúc hình chữ nhật đơn giản giúp việc thiết kế và xây dựng tương đối dễ dàng. Quá trình vận hành cũng không phức tạp, chủ yếu là kiểm soát lưu lượng và định kỳ xả cặn.
• Chi phí đầu tư và bảo dưỡng hợp lý: So với các loại bể lắng có cấu trúc phức tạp hơn, chi phí ban đầu và chi phí bảo trì của bể lắng ngang thường thấp hơn.
• Tính ổn định cao: Dòng chảy ngang tạo ra điều kiện lắng ổn định, ít bị ảnh hưởng bởi sự biến động lưu lượng trong một giới hạn nhất định.
• Phù hợp cho các nhà máy quy mô lớn: Khả năng xử lý lưu lượng lớn khiến bể lắng cát ngang trở thành lựa chọn lý tưởng cho các khu công nghiệp, đô thị.

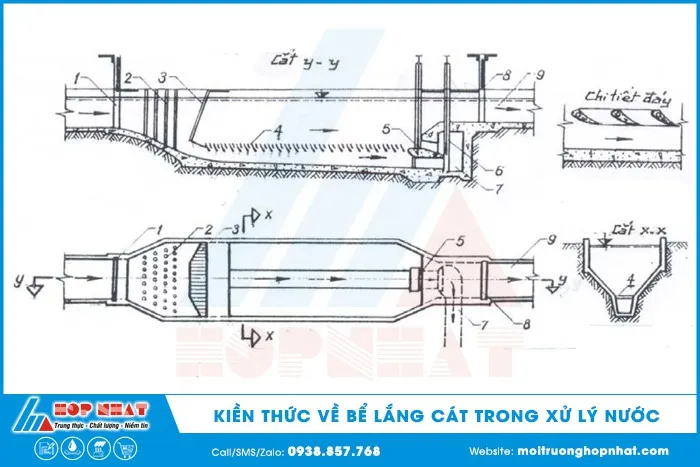

Bể lắng cát trong xử lý nước

3.4. Các yếu tố ảnh hưởng đến hiệu quả của bể lắng cát ngang

Hiệu suất của bể lắng cát ngang phụ thuộc vào nhiều yếu tố kỹ thuật và vận hành:

• Vận tốc dòng chảy: Đây là yếu tố quan trọng nhất. Vận tốc quá cao sẽ khiến cặn không kịp lắng; vận tốc quá thấp có thể dẫn đến việc lắng cả các chất hữu cơ, gây khó khăn cho quá trình xử lý bùn sau này.
• Thời gian lưu nước: Thời gian nước ở trong bể càng lâu, khả năng lắng cặn càng cao. Tuy nhiên, thời gian quá dài sẽ làm tăng kích thước bể và chi phí.
• Kích thước hạt cặn: Các hạt lớn hơn sẽ lắng nhanh hơn. Bể lắng cát ngang chủ yếu loại bỏ các hạt lớn và nặng.
• Nhiệt độ nước: Nhiệt độ ảnh hưởng đến độ nhớt của nước, từ đó tác động đến tốc độ lắng của hạt.
• Kích thước và hình dạng bể: Chiều dài, chiều rộng, và chiều sâu của bể cần được tính toán tối ưu để đảm bảo phân phối dòng chảy đều và hiệu quả lắng cao nhất.

4. Các Loại Bể Lắng Cát Thông Dụng Khác và So Sánh Với Bể Lắng Cát Ngang

Ngoài bể lắng cát ngang, còn có một số loại bể lắng khác được sử dụng phổ biến trong xử lý nước thải, mỗi loại có những đặc điểm và ưu nhược điểm riêng.

4.1. Bể lắng cát đứng

Bể lắng đứng thường có hình trụ hoặc hình chóp nón, được xây dựng bằng bê tông hoặc thép không gỉ để chống ăn mòn. Nước thải đi vào bể theo đường ống trung tâm từ dưới lên, sau đó chảy vào các rãnh tràn và bắt đầu quá trình lắng cặn.

• Ưu điểm: Tiết kiệm diện tích lắp đặt, phù hợp cho các khu vực có không gian hạn chế.
• Nhược điểm: Hiệu quả lắng thường thấp hơn bể lắng ngang khoảng 10 – 20% do dòng chảy đứng có thể gây xáo trộn.

4.2. Bể ly tâm

Bể lắng ly tâm có hình tròn, với chiều sâu từ 1,5 đến 5 mét và đường kính lớn (16 – 60 mét). Nước thải được đưa vào bể và chảy từ trung tâm ra phía thành bể (hoặc ngược lại) theo một quỹ đạo xoắn ốc.

• Ưu điểm: Khả năng xử lý lưu lượng nước thải rất lớn (khoảng 20.000 m3/ngày), hiệu quả lắng khá tốt (đạt 60%). Phù hợp cho các nhà máy có công suất cực lớn.
• Nhược điểm: Chi phí xây dựng và vận hành có thể cao hơn, yêu cầu kỹ thuật thiết kế phức tạp hơn.

4.3. Bể lắng cát Lamen

Bể lắng Lamen là một dạng bể lắng cải tiến với nhiều vách ngăn nghiêng (tấm Lamen) được bố trí song song. Bể được chia thành ba vùng: vùng chứa cặn, vùng lắng nước và vùng phân phối nước. Nước thải chuyển động từ dưới lên, đi qua các vách ngăn nghiêng, các hạt bùn bị giữ lại và trượt xuống hố thu cặn.

• Ưu điểm: Xử lý nước thải nhanh nhất so với các loại bể truyền thống, hiệu suất lắng bùn rất tốt, tiết kiệm diện tích do tăng diện tích lắng hiệu dụng, dễ dàng di chuyển, lắp ráp và xây dựng.
• Nhược điểm: Chi phí ban đầu cho các tấm Lamen có thể cao hơn, yêu cầu bảo trì định kỳ để tránh tắc nghẽn giữa các tấm.

4.4. So sánh tổng quan (tập trung vào lợi thế của bể lắng cát ngang)

Bể lắng cát ngang vẫn là lựa chọn hàng đầu cho nhiều dự án nhờ sự cân bằng giữa hiệu quả cao, chi phí hợp lý và độ tin cậy trong vận hành, đặc biệt khi diện tích không phải là yếu tố quá hạn chế.

5. Quy Trình Hoạt Động Tổng Thể Của Bể Lắng Cát

Dù có nhiều loại bể lắng cát khác nhau, nhưng quy trình hoạt động cơ bản của chúng đều tuân theo các cơ chế lắng chính, phụ thuộc vào đặc tính của các hạt lơ lửng và nồng độ của chúng trong nước thải:

• Lắng hạt đơn: Xảy ra khi các hạt lơ lửng chìm độc lập mà không tương tác hoặc ảnh hưởng đáng kể đến các hạt xung quanh. Quy trình này thích hợp cho nước thải có hàm lượng chất rắn lơ lửng thấp và các hạt lớn như sỏi, cát.
• Hình thành các bông cặn: Trong trường hợp các hạt nhỏ hơn và có xu hướng kết tụ, chúng sẽ liên kết với nhau tạo thành các bông cặn lớn hơn, nặng hơn, từ đó tăng tốc độ lắng. Quá trình này giúp loại bỏ một số tạp chất hữu cơ và vô cơ có kích thước nhỏ mà lắng hạt đơn khó xử lý.
• Lắng đồng loạt (lắng theo vùng): Khi nồng độ hạt đủ lớn, lực tương tác giữa các hạt trở nên đáng kể, khiến chúng dừng lại đồng thời. Một mặt phân cách rõ ràng giữa pha rắn và pha lỏng hình thành ở phía trên lớp vật liệu ngập nước. Quá trình này thường diễn ra trong bể lắng thứ cấp sau bể lắng sinh học.
• Lắng nén: Xảy ra ở đáy bể khi các hạt đã lắng xuống với số lượng đủ lớn để tạo thành một cấu trúc liên tục và bị nén chặt dưới trọng lượng của lớp vật liệu phía trên. Quá trình này đặc trưng cho vùng chứa cặn của bể lắng và các thiết bị làm đặc bùn.

6. Ứng Dụng Rộng Rãi Của Bể Lắng Cát Ngang Trong Các Hệ Thống Xử Lý Chất Thải

Bể lắng cát ngang ngày nay được ứng dụng rộng rãi trong nhiều lĩnh vực của địa kỹ thuật môi trường, đặc biệt trong xử lý nước thải. Nó là thành phần không thể thiếu trong các nhà máy sản xuất, khu công nghiệp, khu dân cư tập trung có nguồn nước thải chứa nhiều tạp chất rắn.

Ứng dụng chính của bể lắng cát ngang là loại bỏ cặn vô cơ có kích thước lớn như cát, đá dăm, mảnh kim loại, than, tro tàn… Những chất này nếu không được loại bỏ sớm sẽ gây ra nhiều vấn đề nghiêm trọng cho hệ thống:

• Mài mòn thiết bị: Các hạt rắn sắc nhọn có thể làm mòn cánh quạt máy bơm, đường ống dẫn, van và các bộ phận cơ khí khác, dẫn đến giảm tuổi thọ thiết bị và tăng chi phí bảo dưỡng.
• Tắc nghẽn đường ống và kênh dẫn: Sự tích tụ của cát và cặn có thể làm tắc nghẽn các đường ống nhỏ, kênh dẫn hoặc các công trình xử lý sau, làm gián đoạn toàn bộ quá trình xử lý.
• Gây khó khăn cho xử lý bùn: Khi các hạt vô cơ đi vào hệ thống xử lý bùn, chúng làm tăng khối lượng bùn, giảm hiệu quả của quá trình làm đặc và ép bùn, đồng thời tăng chi phí xử lý và thải bỏ bùn.
• Ảnh hưởng đến quá trình sinh học: Mặc dù ít ảnh hưởng trực tiếp đến vi sinh vật, nhưng sự có mặt của lượng lớn vật liệu vô cơ có thể làm giảm thể tích hữu dụng của bể sinh học, ảnh hưởng đến hiệu quả xử lý các chất hữu cơ.

Việc áp dụng bể lắng cát ngang trong các hệ thống xử lý nước thải công nghiệp và sinh hoạt giúp bảo vệ hiệu quả các công trình và thiết bị phía sau, đảm bảo quá trình xử lý diễn ra suôn sẻ và bền vững. Điều này đặc biệt quan trọng trong việc quản lý các loại rác thải nguy hại và chất thải nguy hại trong sinh hoạt để tránh ô nhiễm thứ cấp.

7. Hướng Dẫn Thiết Kế và Tối Ưu Hiệu Quả Bể Lắng Cát Ngang

Việc tính toán và thiết kế bể lắng cát ngang một cách chính xác là yếu tố then chốt quyết định hiệu quả hoạt động của toàn bộ hệ thống xử lý nước thải. Một thiết kế tối ưu không chỉ đảm bảo khả năng loại bỏ cặn tốt mà còn tiết kiệm chi phí xây dựng và vận hành.

7.1. Các yếu tố cần lưu ý khi thiết kế bể lắng cát ngang

Trước khi bắt tay vào tính toán chi tiết, các kỹ sư cần xem xét các yếu tố sau:

• Đặc tính nước thải: Bao gồm lưu lượng, nồng độ và kích thước các hạt cặn, đặc biệt là tỷ lệ cặn vô cơ so với cặn hữu cơ.
• Tiêu chuẩn xả thải: Yêu cầu về chất lượng nước đầu ra sau xử lý để xác định hiệu suất cần đạt được của bể lắng.
• Vị trí lắp đặt và diện tích sẵn có: Mặc dù bể lắng ngang cần diện tích lớn, nhưng việc tối ưu hóa bố trí vẫn cần được xem xét.
• Khả năng loại bỏ rác thô: Bể cần có song chắn rác ở phía trước để giữ lại các vật rắn có kích thước lớn, đảm bảo dòng chảy điều hòa và bảo vệ bể.
• Ngăn chặn lắng các chất hữu cơ: Thiết kế phải đảm bảo chỉ các hạt cát, sỏi và chất vô cơ lắng xuống, trong khi các chất hữu cơ lơ lửng khác vẫn trôi đi để được xử lý ở các công đoạn sau.

Tính toán thiết kế bể lắng cát

7.2. Quy trình tính toán kích thước bể lắng cát ngang theo tiêu chuẩn

Việc tính toán bể lắng cát ngang thường tuân thủ các tiêu chuẩn kỹ thuật hiện hành (ví dụ: TCVN 7957:2008 về Cấp thoát nước – Mạng lưới bên ngoài và công trình – Tiêu chuẩn thiết kế). Dưới đây là các bước cơ bản:

• Tính toán kích thước tổng thể của bể:

  • Vận tốc dòng chảy trong bể: Chọn vận tốc tối ưu (thường từ 0.15 – 0.3 m/s) để đảm bảo lắng cát hiệu quả mà không lắng cặn hữu cơ.
  • Thời gian lưu nước: Xác định thời gian lưu nước cần thiết để các hạt cặn lắng hoàn toàn (thường từ vài phút đến vài chục phút tùy loại cặn).
  • Chiều dài bể (L): Dựa trên vận tốc dòng chảy và thời gian lưu nước.
  • Chiều rộng bể (B) và chiều sâu bể (H): Được tính toán dựa trên lưu lượng nước thải và diện tích mặt cắt ngang yêu cầu, đảm bảo H thường dao động từ 2m đến 3.5m và L/H thường lớn hơn 10.
  • Số ngăn bể: Có thể chia bể thành nhiều ngăn để tối ưu hóa thủy lực và thuận tiện cho việc bảo dưỡng.

• Tính toán thiết kế ngăn phân phối nước vào:

  • Xác định diện tích công tác của ngăn phân phối.
  • Tính toán lưu lượng nước qua các lỗ hoặc khe hở trên vách ngăn để đảm bảo phân phối đều.

• Thiết kế ngăn thu nước ra:

  • Tính toán tốc độ nước chảy qua các lỗ hoặc máng thu.
  • Xác định khoảng cách và số lượng lỗ/máng thu để đảm bảo thu nước đều.

• Thiết kế vùng chứa cặn và hệ thống xả cặn:

  • Dự toán hàm lượng cặn đi vào bể và thể tích cặn cần chứa.
  • Tính toán chiều cao vùng nén cặn.
  • Thiết kế hệ thống thu cặn (hố thu, ống thu, van xả cặn) đảm bảo dễ dàng thu gom và xả cặn định kỳ. Đặc biệt cần xem xét đến việc xử lý vi sinh vật xử lý rác thải có thể tích tụ trong cặn.

• Tính toán kích thước xây dựng chi tiết: Bao gồm chiều cao xây dựng, chiều dài và chiều rộng tổng thể của toàn bộ công trình bể lắng.

7.3. Vai trò của Địa kỹ thuật Môi trường trong thi công bể lắng

Trong quá trình thi công bể lắng cát ngang, vai trò của Địa kỹ thuật Môi trường là cực kỳ quan trọng. Các chuyên gia địa kỹ thuật sẽ:

• Đánh giá điều kiện địa chất: Khảo sát và phân tích địa chất khu vực xây dựng để đảm bảo nền móng đủ vững chắc, tránh lún sụt hoặc các vấn đề địa chất khác ảnh hưởng đến tuổi thọ công trình.
• Thiết kế kết cấu chống thấm: Đảm bảo bể được xây dựng chống thấm tuyệt đối để tránh rò rỉ nước thải ra môi trường đất và nước ngầm. Việc này có thể liên quan đến việc sử dụng các vật liệu địa kỹ thuật như màng chống thấm (geosynthetic liner).
• Quản lý vật liệu xây dựng: Tư vấn lựa chọn vật liệu xây dựng phù hợp với môi trường khắc nghiệt của nước thải, đảm bảo độ bền và khả năng chống ăn mòn.
• Giám sát thi công: Đảm bảo các tiêu chuẩn kỹ thuật và an toàn môi trường được tuân thủ trong suốt quá trình xây dựng, từ đào móng đến hoàn thiện bể.

Thông thường, mỗi loại bể lắng cát sẽ có một đặc tính dòng chảy và yêu cầu kỹ thuật riêng. Tùy thuộc vào nhu cầu xử lý, lưu lượng, không gian và kinh phí đầu tư, các chủ đầu tư có thể cân nhắc, tính toán lựa chọn loại bể lắng cát ngang hoặc các loại bể lắng khác phù hợp nhất cho dự án của mình.

Việc đầu tư vào một hệ thống bể lắng cát được thiết kế và thi công chuẩn xác không chỉ giúp tối ưu hóa hiệu quả xử lý nước thải mà còn là một phần quan trọng trong chiến lược bảo vệ môi trường, đặc biệt trong bối cảnh các vấn đề về rác thải nhựa tái chế và đơn giá thu gom rác thải sinh hoạt đang ngày càng được quan tâm.
