Trong lĩnh vực địa kỹ thuật môi trường, màng chống thấm HDPE (High-Density Polyethylene) đóng vai trò then chốt trong việc bảo vệ môi trường, ngăn chặn sự rò rỉ tại các công trình xử lý chất thải, bãi chôn lấp rác hay hồ chứa nước. Để đảm bảo hiệu quả chống thấm tối ưu và độ bền vững cho các dự án quan trọng này, việc thi công và đặc biệt là chất lượng bạt HDPE theo TCVN, cùng kỹ thuật hàn nối, phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia. Một trong những chuẩn mực quan trọng nhất chính là TCVN 11322:2018. Bài viết này sẽ đi sâu vào các yêu cầu kỹ thuật chi tiết của tiêu chuẩn này, giúp độc giả hiểu rõ hơn về quy trình đảm bảo chất lượng bạt HDPE và mối hàn trong thi công thực tế.
TCVN 11322:2018 – Chuẩn Mực Vàng cho Màng Chống Thấm HDPE trong Địa Kỹ Thuật Môi Trường
Tiêu chuẩn Quốc gia TCVN 11322:2018 có tên gọi “Công trình thủy lợi – Màng chống thấm HDPE – Thiết kế, thi công, nghiệm thu” được ban hành nhằm thiết lập một khuôn khổ chặt chẽ cho việc sử dụng màng chống thấm HDPE. Tiêu chuẩn này quy định rõ ràng các yêu cầu từ khâu thiết kế, thi công cho đến nghiệm thu màng chống thấm HDPE, đặc biệt nhấn mạnh vào ứng dụng trong các công trình thủy lợi bằng đất như đập, kênh, ao, hồ, cũng như các dự án xử lý chất thải, bãi chôn lấp rác thải, và các hạng mục xử lý nước thải, chất thải nguy hại. Mục tiêu là đảm bảo chất lượng bạt HDPE được duy trì xuyên suốt quá trình từ sản xuất đến lắp đặt, từ đó tối ưu hóa khả năng chống thấm và tuổi thọ công trình.
Việc tuân thủ TCVN 11322:2018 không chỉ giúp đảm bảo tính toàn vẹn của hệ thống chống thấm mà còn góp phần vào việc bảo vệ môi trường khỏi các tác nhân gây ô nhiễm. Tiêu chuẩn này cũng là cơ sở để đánh giá bạt hdpe có bền không trong các điều kiện môi trường khác nhau, từ đó giúp các nhà thầu và chủ đầu tư đưa ra lựa chọn vật liệu và phương pháp thi công phù hợp nhất.
Các Phương Pháp Hàn Nối Bạt HDPE Theo Tiêu Chuẩn
Mối hàn là yếu tố then chốt quyết định đến khả năng chống thấm của toàn bộ hệ thống bạt HDPE. Theo TCVN 11322:2018, việc hàn nối bạt HDPE được thực hiện chủ yếu bằng hai phương pháp: hàn kép và hàn đùn. Mỗi phương pháp đòi hỏi kỹ thuật và máy hàn nhựa chuyên dụng, cũng như sự tỉ mỉ của thợ thi công để đảm bảo chất lượng mối nối không bị rò rỉ.
Trước khi tiến hành hàn đại trà (hàn chính thức), một bước không thể thiếu là thực hiện hàn thử. Mục đích của hàn thử là để kiểm tra hoạt động của máy hàn nhựa và kỹ thuật của thợ hàn. Chỉ khi các mối nối hàn thử đạt yêu cầu về độ bền theo tiêu chuẩn, quá trình hàn đại trà mới được phép tiến hành. Đây là một bước quan trọng để đảm bảo cuộn bạt hdpe sau khi được ghép nối có độ bền và khả năng chống thấm đồng nhất.
Hàn kép – Kỹ thuật và Sơ đồ
Hàn kép là phương pháp phổ biến và được ưu tiên trong nhiều công trình lớn. Kỹ thuật này sử dụng máy hàn bạt HDPE chuyên dụng để tạo ra hai đường hàn song song, với một kênh khí nằm giữa. Kênh khí này sau đó được sử dụng để kiểm tra độ kín của mối hàn bằng phương pháp thử áp lực.

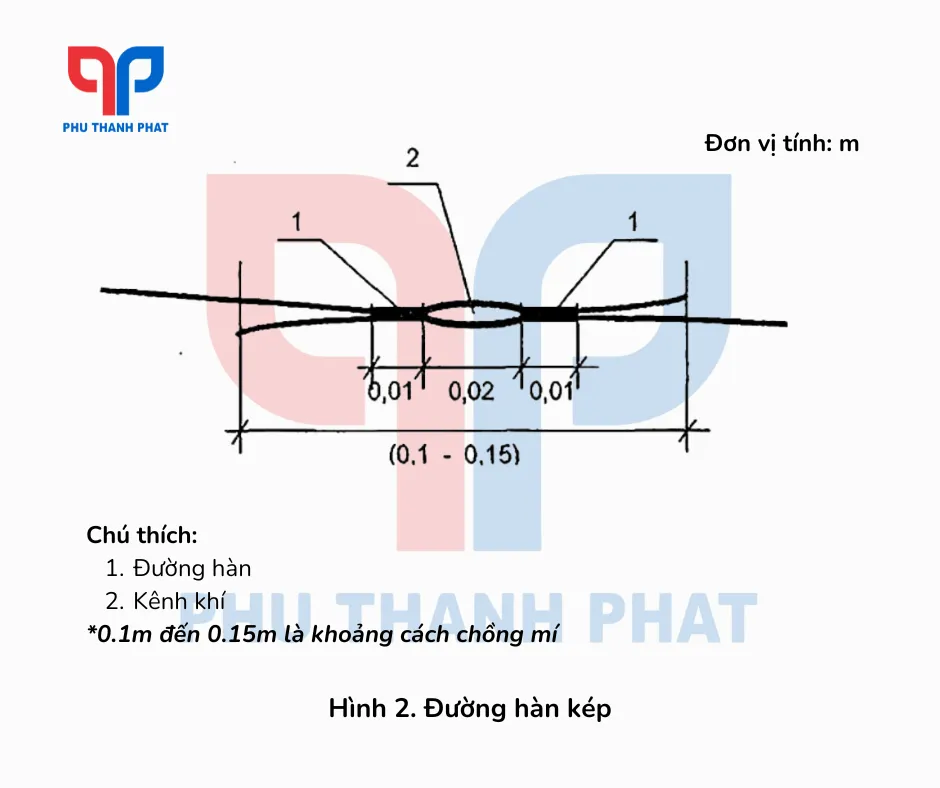

Đường hàn kép – Tiêu chuẩn TCVN 11322:2018
Hàn đùn – Kỹ thuật và Sơ đồ
Hàn đùn thường được áp dụng cho các vị trí khó tiếp cận, các mối nối hình dạng phức tạp hoặc để vá sửa các khiếm khuyết. Phương pháp này sử dụng máy hàn nhựa đùn để nung chảy vật liệu HDPE bổ sung và ép vào khe hở giữa hai tấm bạt, tạo thành một mối hàn vững chắc.

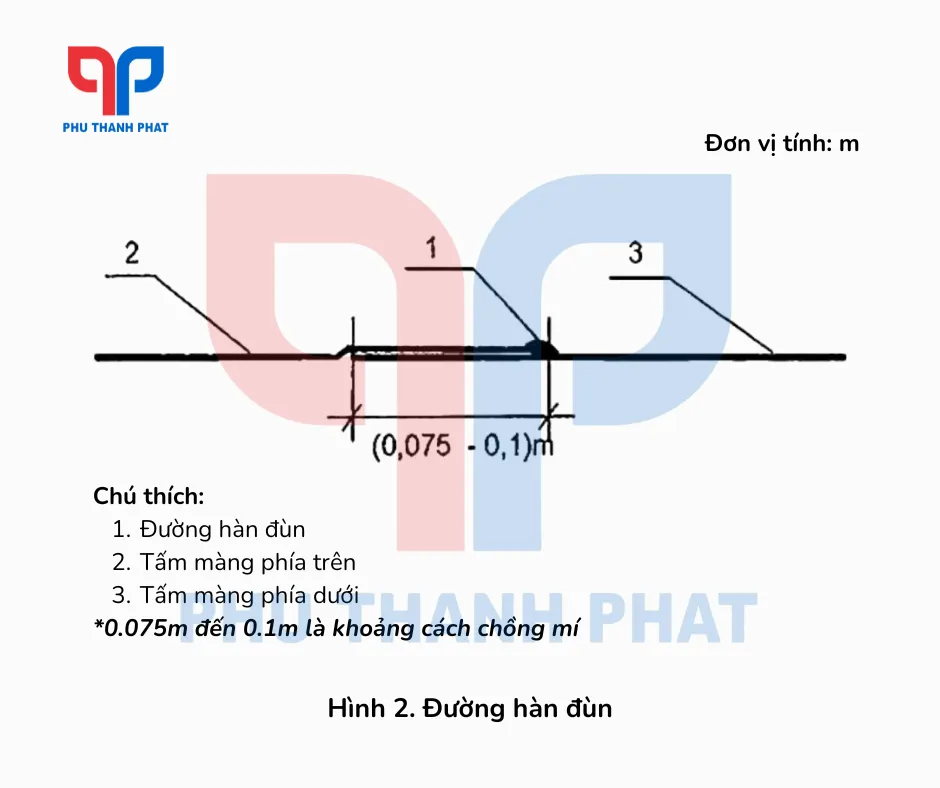

Đường hàn đùn – Tiêu chuẩn TCVN 11322:2018
Quy Trình Hàn Thử Bạt HDPE – Đảm Bảo Chất Lượng Ngay Từ Đầu
Quy trình hàn thử là bước kiểm tra chất lượng ban đầu không thể bỏ qua, nhằm thiết lập các thông số máy hàn nhựa tối ưu và đánh giá năng lực của thợ hàn.
Thực hiện hàn thử với máy hàn kép
Tại công trường, hai tấm bạt HDPE có kích thước 5m x 0.3m được cắt ra để thử nghiệm. Thợ hàn lựa chọn các thông số về nhiệt độ, tốc độ và áp lực nén cho máy hàn bạt HDPE. Sau khi máy ổn định, tiến hành hàn hai tấm này lại với nhau. Mẫu hàn thử sau khi nguội sẽ được cắt thành 10 mẫu nhỏ hơn, mỗi mẫu có kích thước 0.025m x 0.15m.
5 mẫu được dùng để thử độ bền kháng kéo và 5 mẫu còn lại thử độ bền kháng bóc trên máy kéo xách tay ngay tại công trường. Giá trị trung bình của các kết quả này sẽ được so sánh với Bảng 1 (dưới đây). Nếu đạt hoặc lớn hơn giá trị quy định, các thông số máy hàn sẽ được chấp thuận cho ca hàn đó. Ngược lại, cần điều chỉnh thông số và hàn thử lại.
Thực hiện hàn thử với máy hàn đùn
Quy trình hàn thử cho máy hàn đùn tương tự như máy hàn kép, nhưng chiều dài đường hàn thử chỉ là 1m. Các tiêu chí kiểm tra độ bền kháng kéo và kháng bóc vẫn được áp dụng nghiêm ngặt.
Bảng 1. Độ bền của mối hàn HDPE theo TCVN 11322:2018
| Tên sản phẩm | Độ dày (mm) | Hàn đùn (kN/m) | Hàn kép (kN/m) | Hàn đùn (kN/m) | Hàn kép (kN/m) |
|---|---|---|---|---|---|
| Độ bền kháng kéo | Độ bền kháng kéo | Độ bền kháng bóc | Độ bền kháng bóc | ||
| Màng HDPE nhẵn 2 mặt | 1.0 | 14.1 | 14.1 | 9.1 | 11.4 |
| Màng HDPE nhẵn 2 mặt | 1.5 | 21.2 | 21.2 | 13.7 | 17.2 |
| Màng HDPE nhẵn 2 mặt | 2.0 | 28.4 | 28.4 | 18.2 | 22.8 |
| Màng HDPE nhám 2 mặt | 1.0 | 9.8 | 9.8 | 8.4 | 8.4 |
| Màng HDPE nhám 2 mặt | 1.5 | 14.7 | 14.7 | 12.6 | 12.6 |
| Màng HDPE nhám 2 mặt | 2.0 | 19.6 | 19.6 | 16.8 | 16.8 |
Tần suất hàn thử – Yếu tố then chốt để duy trì chất lượng
Số lượng hàn thử không chỉ là một lần duy nhất. Tiêu chuẩn yêu cầu hàn thử ít nhất 1 lần vào đầu mỗi ca làm việc và bất cứ khi nào nhiệt độ môi trường thay đổi quá 10°C so với lần hàn thử trước đó. Điều này đảm bảo rằng các điều kiện môi trường thay đổi không ảnh hưởng đến chất lượng bạt HDPE theo TCVN của mối hàn.
Hàn Đại Trà Bạt HDPE – Thi Công Thực Tế và Những Lưu Ý Quan Trọng
Sau khi các thông số hàn được xác định thông qua quy trình hàn thử, công tác hàn đại trà sẽ được tiến hành. Đây là giai đoạn quan trọng nhất, đòi hỏi sự phối hợp chặt chẽ và giám sát liên tục để đảm bảo chất lượng toàn bộ hệ thống màng chống thấm HDPE.
Chỉ dẫn chung khi hàn đại trà
Tùy thuộc vào quy mô công trình và khối lượng công việc, số lượng máy hàn nhựa sẽ được bố trí phù hợp. Mỗi máy hàn thường cần ít nhất 3 công nhân vận hành: một thợ hàn chính, một người làm vệ sinh khu vực hàn và một người phụ trách nguồn điện. Cán bộ phụ trách thi công phải lập kế hoạch chi tiết cho từng máy, bàn giao khu vực cụ thể và giám sát chặt chẽ mọi bước trong quy trình hàn để đảm bảo các mối hàn đạt chuẩn, góp phần vào chất lượng bạt HDPE theo TCVN và khả năng chống thấm của công trình.

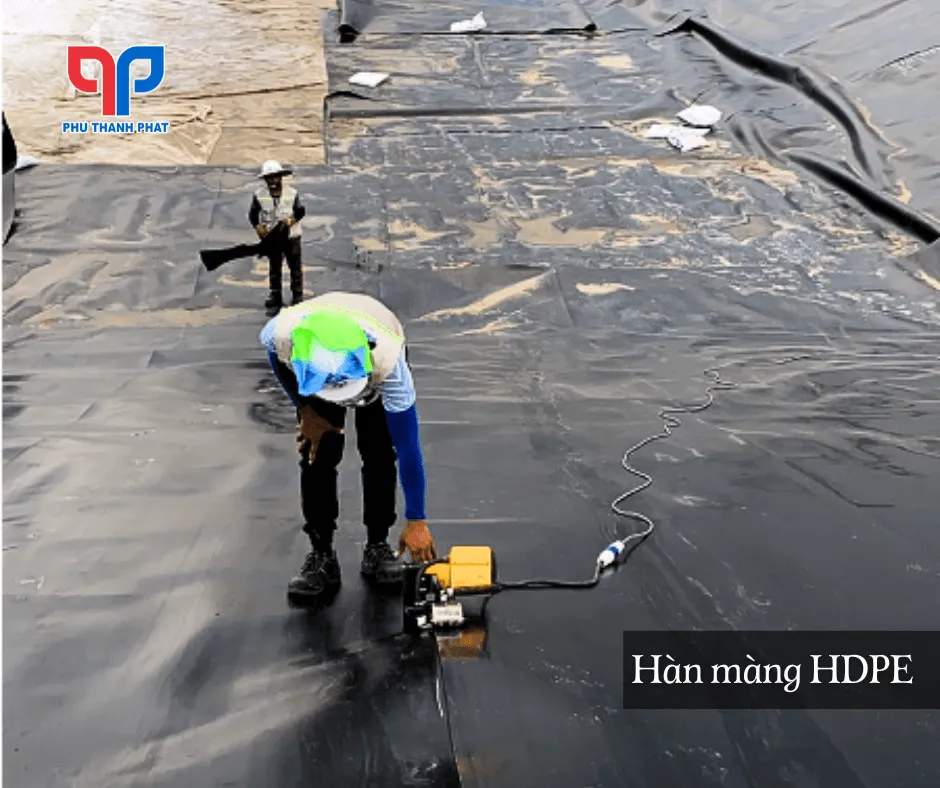

Hàn màng HDPE – Tiêu chuẩn TCVN 11322:2018
Các lưu ý quan trọng trong quá trình lắp đặt màng HDPE
Để bảo vệ và duy trì chất lượng bạt HDPE theo TCVN trong suốt quá trình lắp đặt, có nhiều lưu ý cần tuân thủ:
- Bố trí tấm panel: Việc bố trí các tấm màng HDPE trong một ca làm việc phải hợp lý, không vượt quá khả năng hàn hoặc khả năng neo giữ trong ca đó.
- Điều kiện thời tiết: Không nên trải màng hoặc hàn khi độ ẩm không khí quá cao (gây đọng nước), có mưa hoặc gió lớn. Màng HDPE có thể được sử dụng để che nắng cho các công trình, nhưng trong quá trình thi công chống thấm, cần tránh các điều kiện thời tiết khắc nghiệt.
- Bảo vệ màng: Trải màng đến đâu phải chặn bằng bao tải cát đến đó để tránh gió làm bay hoặc cuộn rối màng.
- Giày dép: Chỉ sử dụng giày đế mềm cho tất cả những người tham gia thi công, giám sát và kiểm tra trên bề mặt màng chống thấm để tránh gây hư hại.
- Kiểm soát nếp nhăn: Cần áp dụng các biện pháp giảm thiểu nếp nhăn, đặc biệt tại các khu vực chồng mí giữa hai tấm màng, để đảm bảo mối hàn đạt chất lượng tốt nhất.
- Tránh tải trọng: Không cho phép bất kỳ loại xe nào chạy trực tiếp trên bề mặt màng chống thấm.
- Kiểm soát thiết bị: Các máy móc phục vụ thi công phải có khay hứng dầu mỡ để tránh làm loang bẩn bề mặt màng. Không đặt máy trực tiếp lên màng mà phải có lớp đệm bằng cao su hoặc bìa các tông.
- Kiểm tra khiếm khuyết: Cán bộ kỹ thuật, giám sát viên và công nhân phải thường xuyên kiểm tra bằng mắt thường toàn bộ bề mặt màng HDPE để phát hiện và đánh dấu các lỗ thủng, vết rách để kịp thời sửa chữa. Đây là một phần quan trọng để bảo vệ màng HDPE khỏi va đập dòng nước hoặc các hư hại khác trong quá trình thi công.
Quy Trình Sửa Chữa Mối Hàn Lỗi – Nâng Cao Độ Bền và Tính An Toàn
Dù đã tuân thủ nghiêm ngặt các tiêu chuẩn, việc phát hiện lỗi trong quá trình thi công là không thể tránh khỏi. Quy trình sửa chữa mối hàn lỗi hoặc các hư hại trên bạt HDPE cũng phải được thực hiện theo đúng TCVN để đảm bảo tính toàn vẹn của hệ thống chống thấm.
Quy trình vá lỗi thủng/rách
Việc vá áp dụng cho các lỗ thủng, vết rách phát sinh trong quá trình vận chuyển, bốc dỡ, thi công hoặc khi lấy mẫu kiểm tra. Miếng vá phải trùm qua các mép lỗ thủng ít nhất 100mm. Trước khi hàn, bề mặt tiếp xúc giữa miếng vá và tấm nền phải được tạo nhám, và mép miếng vá cần được mài vát 45°. Sau khi hoàn thành, tất cả các miếng vá phải được kiểm tra bằng thí nghiệm hút chân không để xác định độ kín.

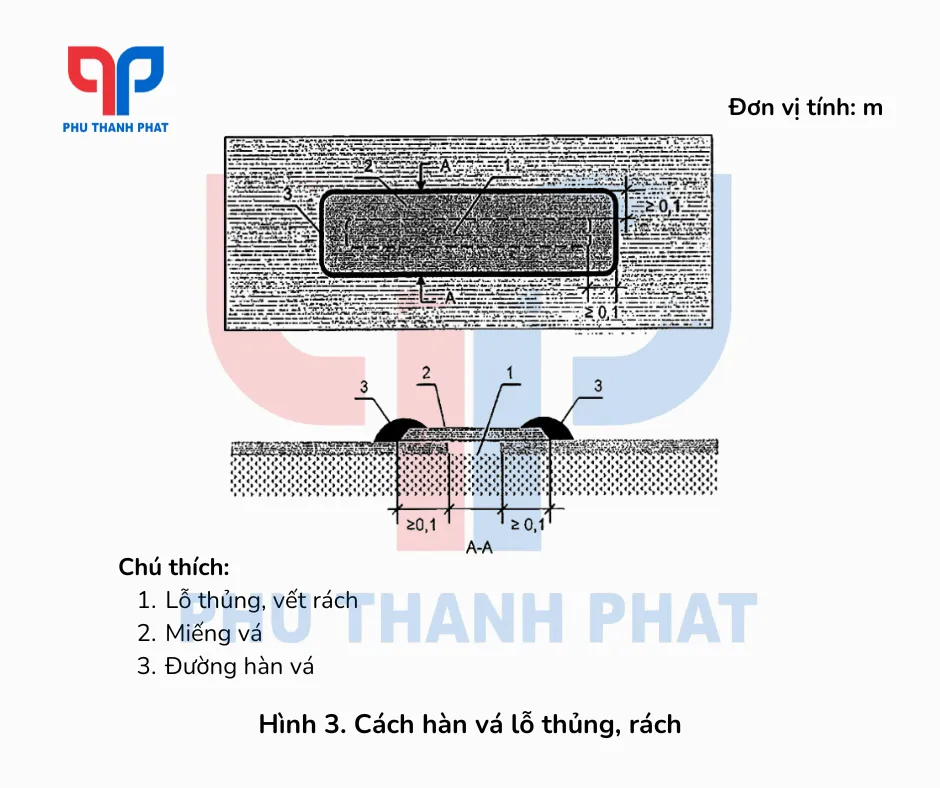

Cách hàn vá lỗ thủng, rách – Tiêu chuẩn TCVN 11322:2018
Quy trình phủ đường hàn lỗi
Phương pháp phủ được áp dụng khi cần sửa chữa các đường hàn lỗi lớn, không đạt yêu cầu. Quy trình này đòi hỏi một kỹ thuật phức tạp hơn so với vá thông thường, thường sử dụng một tấm màng HDPE mới để phủ lên khu vực có đường hàn lỗi và hàn cố định. Tương tự như quy trình vá, tất cả các đoạn sửa chữa bằng phương pháp phủ cũng phải được kiểm tra bằng thí nghiệm hút chân không để đảm bảo hiệu quả chống thấm.

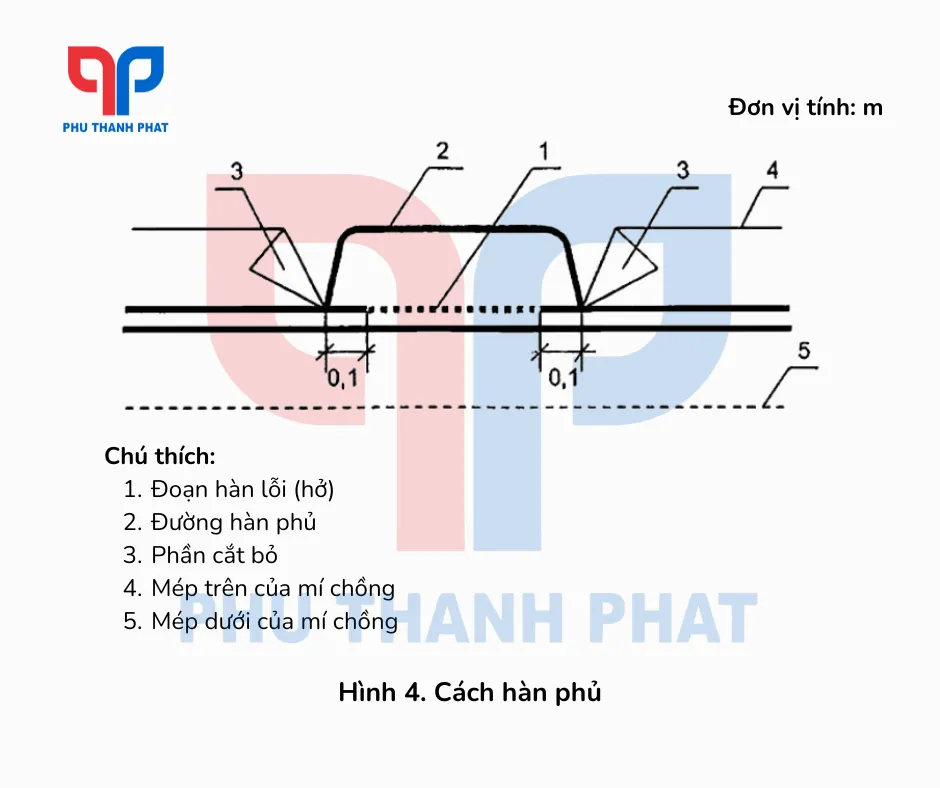

Cách hàn phủ – Tiêu chuẩn TCVN 11322:2018
Kết luận
Việc đảm bảo chất lượng bạt HDPE theo TCVN là yếu tố tối quan trọng đối với độ bền và hiệu quả của các công trình địa kỹ thuật môi trường, đặc biệt là trong các ứng dụng chống thấm cho hồ chứa, bãi chôn lấp và hệ thống xử lý chất thải. Tiêu chuẩn TCVN 11322:2018 cung cấp một bộ hướng dẫn toàn diện, từ thiết kế, thi công hàn nối bạt HDPE cho đến nghiệm thu và sửa chữa, nhằm giảm thiểu rủi ro rò rỉ và tối đa hóa tuổi thọ công trình.
Việc nắm vững và tuân thủ chặt chẽ các yêu cầu về hàn kép, hàn đùn, quy trình hàn thử và các lưu ý trong thi công là nền tảng để đạt được chất lượng mối hàn vượt trội. Với vai trò là chuyên gia trong lĩnh vực máy hàn nhựa và màng chống thấm HDPE, chúng tôi luôn khuyến nghị các nhà thầu và chủ đầu tư ưu tiên các giải pháp và quy trình đạt chuẩn quốc gia. Nếu quý vị có bất kỳ thắc mắc nào về chất lượng bạt HDPE theo TCVN hay cần tư vấn về máy hàn bạt HDPE và kỹ thuật thi công, đừng ngần ngại liên hệ với chúng tôi để nhận được sự hỗ trợ chuyên nghiệp nhất.
Tài liệu tham khảo
- TCVN 11322:2018 – Công trình thủy lợi – Màng chống thấm HDPE – Thiết kế, thi công, nghiệm thu.
