Hàn thiếc điện tử là một kỹ thuật nền tảng và không thể thiếu trong lắp ráp, sửa chữa các thiết bị điện tử. Nó không chỉ đơn thuần là việc kết nối các linh kiện mà còn là nghệ thuật tạo ra các mối nối bền vững, dẫn điện tốt và ổn định. Bài viết này sẽ cung cấp cái nhìn toàn diện về thiếc hàn điện tử, từ thành phần, các loại phổ biến đến hướng dẫn sử dụng và những lưu ý quan trọng để đạt được hiệu quả hàn tối ưu, giúp bạn làm chủ kỹ thuật Han Thiec Dien Tu một cách chuyên nghiệp.
Thiếc Hàn Điện Tử Là Gì?
Thiếc hàn điện tử, thường được gọi đơn giản là chì hàn hoặc thiếc hàn, là một hợp kim kim loại có điểm nóng chảy thấp, được sử dụng để nối vĩnh viễn các linh kiện điện tử lên bảng mạch hoặc kết nối chúng với nhau thông qua quá trình nung nóng và làm nguội nhanh chóng. Đây là vật liệu cầu nối tạo ra liên kết cơ học và điện tử chắc chắn.
Thành Phần Chính Của Thiếc Hàn
Thiếc hàn chủ yếu bao gồm thiếc (Sn) và có thể kết hợp với các kim loại khác như chì (Pb), bạc (Ag), hoặc đồng (Cu). Sự pha trộn này quyết định các tính chất quan trọng của thiếc hàn:
- Thiếc (Sn): Là thành phần chính, chiếm tỷ lệ lớn, cung cấp khả năng dẫn điện và độ bền cho mối hàn.
- Chì (Pb): Trong các loại thiếc hàn truyền thống (có chì), chì giúp giảm điểm nóng chảy của hợp kim, làm cho quá trình hàn dễ dàng hơn và tạo ra mối hàn bóng đẹp, dẻo dai. Tuy nhiên, do lo ngại về môi trường và sức khỏe, thiếc hàn không chì ngày càng được ưa chuộng.
- Các Kim Loại Khác (Ag, Cu): Được thêm vào trong thiếc hàn không chì để cải thiện độ bền cơ học, khả năng dẫn điện và giảm điểm nóng chảy so với thiếc nguyên chất.
- Flux (Nhựa Thông): Hầu hết các loại thiếc hàn dạng dây đều có lõi chứa nhựa thông. Chất này đóng vai trò quan trọng trong việc làm sạch bề mặt kim loại cần hàn bằng cách loại bỏ oxit và các tạp chất khác, giúp thiếc hàn bám dính tốt hơn và mối hàn trở nên sáng bóng, đẹp mắt.
Điểm Nóng Chảy Và Tầm Quan Trọng
Điểm nóng chảy của thiếc hàn dao động tùy thuộc vào thành phần hợp kim, thường trong khoảng 180°C đến 230°C. Điểm nóng chảy thấp giúp quá trình hàn diễn ra nhanh chóng, giảm thiểu nguy cơ làm hỏng linh kiện do nhiệt độ cao. Việc kiểm soát nhiệt độ mỏ hàn phù hợp với điểm nóng chảy của thiếc hàn là yếu tố then chốt để tạo ra mối hàn chất lượng.
Nhiều loại thiếc hàn điện tử được sử dụng trong các ứng dụng khác nhau.
Các Loại Thiếc Hàn Phổ Biến Trong Điện Tử
Trên thị trường hiện nay có nhiều loại thiếc hàn khác nhau, phù hợp với từng ứng dụng và yêu cầu kỹ thuật. Việc lựa chọn đúng loại vật liệu hàn là bước đầu tiên để đảm bảo chất lượng mối hàn.
Thiếc Hàn Chứa Chì (Sn/Pb)
Đây là loại thiếc hàn truyền thống và phổ biến nhất, với các tỷ lệ pha trộn điển hình như SN60/PB40 (60% thiếc, 40% chì) hoặc SN63/PB37 (63% thiếc, 37% chì).
- Đặc điểm:
- Điểm nóng chảy thấp (183–191°C).
- Tạo mối hàn bóng đẹp, độ bền cơ học tốt, dễ thao tác.
- Flux (nhựa thông) tích hợp sẵn trong lõi, thường là Rosin Core Flux, giúp làm sạch bề mặt hiệu quả.
- Ưu nhược điểm: Dễ hàn, giá thành phải chăng. Nhược điểm chính là chứa chì, một kim loại nặng độc hại, gây ảnh hưởng đến sức khỏe và môi trường nếu không được xử lý đúng cách.
- Ứng dụng: Thường dùng trong sửa chữa điện tử dân dụng, các ứng dụng không yêu cầu tuân thủ tiêu chuẩn RoHS (Restriction of Hazardous Substances).

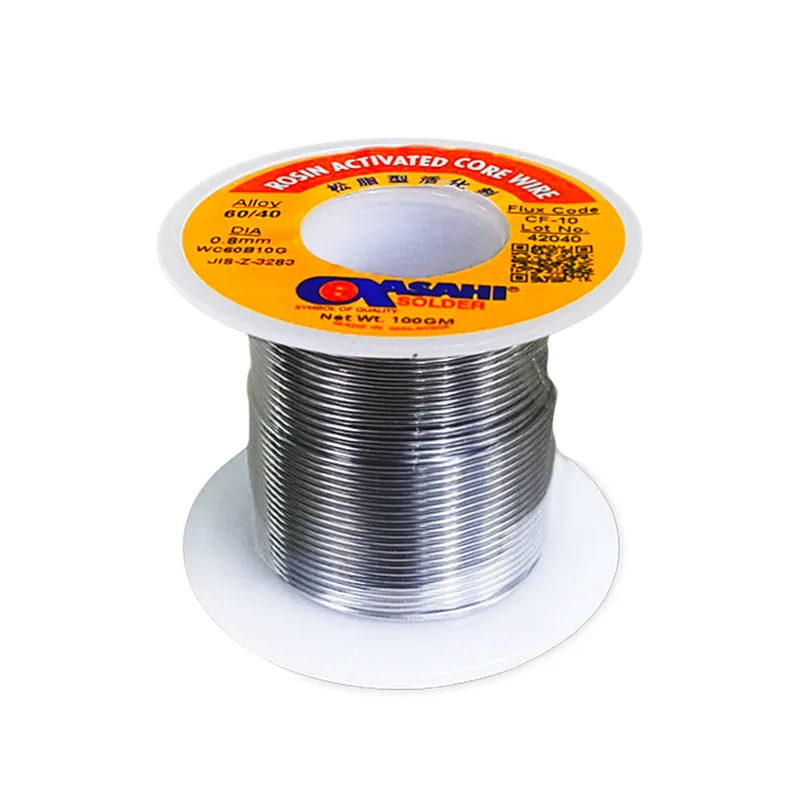

Cuộn chì hàn điện tử Asahi SN60/40 đường kính 0.8mm
Thiếc Hàn Không Chì (Lead-Free Solder)
Với nhận thức ngày càng cao về bảo vệ môi trường và sức khỏe, thiếc hàn không chì đã trở thành tiêu chuẩn trong nhiều ngành công nghiệp. Các thành phần phổ biến bao gồm Sn99.3/Cu0.7 (99.3% thiếc, 0.7% đồng) hoặc Sn/Ag/Cu (thiếc, bạc, đồng).
- Đặc điểm:
- Điểm nóng chảy cao hơn thiếc hàn có chì (khoảng 217-227°C).
- Yêu cầu nhiệt độ mỏ hàn cao hơn và kỹ thuật hàn chính xác hơn.
- Mối hàn có thể kém bóng hơn một chút so với loại có chì.
- Ưu nhược điểm: Thân thiện với môi trường và an toàn cho người sử dụng. Nhược điểm là khó hàn hơn một chút, giá thành cao hơn và cần thiết bị hàn có khả năng kiểm soát nhiệt độ tốt.
- Ứng dụng: Bắt buộc trong sản xuất các sản phẩm điện tử tiêu dùng hiện đại, thiết bị y tế và các ứng dụng tuân thủ tiêu chuẩn RoHS.
- Thành phần hóa học: Ví dụ, loại thiếc hàn Lead-Free Asahi SN99.3 CU0.7 thường chứa khoảng 95.3 – 97.13% Thiếc (Sn) và 0.67 – 0.70% Đồng (Cu), cùng với flux.
- Cảnh báo an toàn (theo GHS): Các sản phẩm này thường có cảnh báo như “Gây hại nếu nuốt phải”, “Gây hại nếu hít phải”, “Có thể gây dị ứng da/hô hấp”. Điều này nhấn mạnh tầm quan trọng của việc sử dụng trong môi trường thông thoáng và đeo bảo hộ.

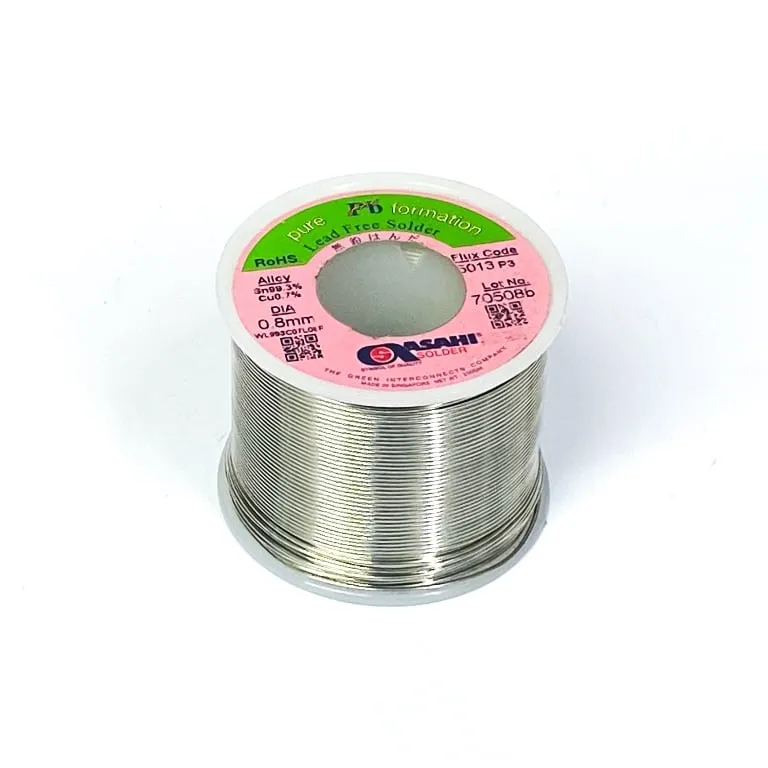

Cuộn thiếc hàn không chì Asahi SN99.3 CU0.7 an toàn môi trường
Kem Hàn (Solder Paste)
Kem hàn là hỗn hợp của các hạt thiếc hàn siêu nhỏ và chất trợ hàn (flux), có dạng sệt như kem.
- Đặc điểm:
- Thành phần phổ biến: Sn63/Pb37 hoặc Sn/Ag/Cu.
- Kích thước hạt thiếc nhỏ (ví dụ Type 3: 20–38 µm).
- Dung môi thường là loại flux không rửa (no-clean flux).
- Ưu nhược điểm: Lý tưởng cho hàn linh kiện dán bề mặt (SMD/SMT) bằng máy reflow hoặc máy khò nhiệt. Cho phép hàn hàng loạt, độ chính xác cao.
- Ứng dụng: Dùng trong sản xuất bo mạch tự động, sửa chữa các linh kiện dán trên bảng mạch.
- Hướng dẫn sử dụng cơ bản: Thoa kem hàn lên điểm cần hàn (có thể dùng stencil), đặt linh kiện, sau đó cấp nhiệt bằng máy reflow hoặc máy khò (220-250°C trong 5-15 giây).

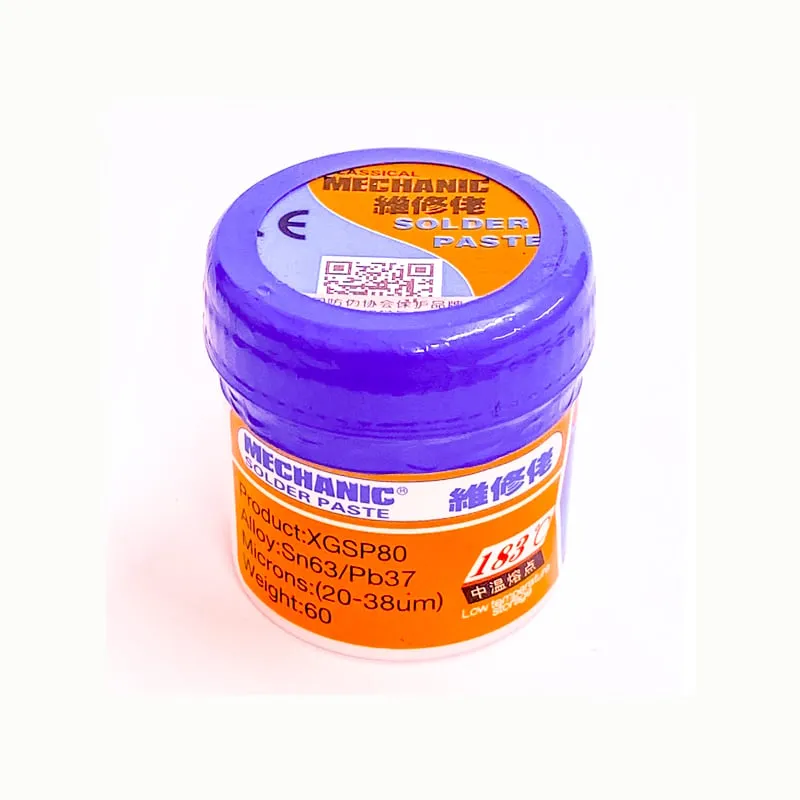

Kem hàn Mechanic Solder Paste XGSP80 dùng trong công nghệ SMT
Hướng Dẫn Sử Dụng Và Lưu Ý Quan Trọng Khi Hàn Thiếc Điện Tử
Để đảm bảo chất lượng mối hàn và an toàn lao động khi thực hiện han thiec dien tu, việc tuân thủ các nguyên tắc và lưu ý sau là rất cần thiết.
Chuẩn Bị Dụng Cụ Và Môi Trường Hàn
- Mỏ hàn và nhiệt độ: Sử dụng mỏ hàn có công suất phù hợp (thường từ 30-60W cho các công việc điện tử thông thường) và khả năng điều chỉnh nhiệt độ. Nhiệt độ khuyến nghị cho thiếc hàn có chì là khoảng 200-350°C, còn thiếc hàn không chì có thể cần 350-400°C. Nhiệt độ quá thấp sẽ làm mối hàn không chảy đều, quá cao có thể làm hỏng linh kiện hoặc bong mạch.
- Làm sạch: Luôn đảm bảo bề mặt chân linh kiện và pad mạch in sạch sẽ, không có bụi bẩn, dầu mỡ hay oxit. Flux trong thiếc hàn sẽ hỗ trợ làm sạch, nhưng việc làm sạch sơ bộ vẫn rất quan trọng.
- Môi trường thông thoáng: Khói hàn có thể gây kích ứng đường hô hấp và ảnh hưởng đến sức khỏe nếu hít phải trong thời gian dài. Hãy làm việc trong môi trường có thông gió tốt hoặc sử dụng quạt hút khói hàn chuyên dụng. Đeo khẩu trang chuyên dụng cũng là một biện pháp bảo vệ cần thiết.
Quy Trình Hàn Cơ Bản
- Làm sạch đầu mỏ hàn: Dùng bọt biển ẩm hoặc bùi nhùi đồng để làm sạch đầu mỏ hàn trước và sau khi hàn.
- Làm nóng điểm hàn: Đặt đầu mỏ hàn tiếp xúc đồng thời với chân linh kiện và pad trên mạch in để làm nóng cả hai.
- Cấp thiếc hàn: Đặt thiếc hàn vào điểm giao nhau giữa mỏ hàn, linh kiện và pad. Thiếc sẽ tan chảy và chảy đều, tạo thành mối nối hình nón.
- Rút thiếc và mỏ hàn: Rút thiếc hàn ra trước, sau đó nhấc mỏ hàn khỏi mối nối. Đảm bảo mối hàn nguội tự nhiên và không bị xê dịch trong quá trình này.
An Toàn Lao Động Và Bảo Quản
- Bảo vệ cá nhân: Luôn đeo kính bảo hộ để tránh bắn thiếc hàn hoặc khói hàn vào mắt. Mang găng tay cách nhiệt nếu cần thiết.
- Tránh tiếp xúc: Hạn chế tối đa việc chạm trực tiếp vào thiếc hàn, đặc biệt là loại có chì. Sau khi hàn, hãy rửa tay sạch sẽ.
- Bảo quản vật liệu hàn: Giữ cuộn thiếc hàn và kem hàn ở nơi khô ráo, thoáng mát, tránh ẩm ướt để ngăn ngừa quá trình oxy hóa. Đối với kem hàn, cần bảo quản trong tủ lạnh (0-10°C) để duy trì chất lượng.
- Tác động sức khỏe và môi trường: Chì trong thiếc hàn truyền thống có thể gây độc tính sinh học. Dù thiếc hàn không chì an toàn hơn, nhưng bụi thiếc vẫn có nguy cơ gây bệnh “phổi thiếc” nếu tiếp xúc lâu dài. Luôn tuân thủ các khuyến cáo an toàn.
Sự Khác Biệt Giữa Hàn Thiếc Điện Tử Và Hàn Nhựa
Mặc dù cả hai đều sử dụng thuật ngữ “hàn” để chỉ quá trình nối hai vật liệu lại với nhau, nhưng han thiec dien tu và hàn nhựa là hai lĩnh vực hoàn toàn khác biệt về nguyên lý, vật liệu và ứng dụng.
Hàn thiếc điện tử tập trung vào việc tạo ra các kết nối điện ổn định giữa các linh kiện kim loại trên bảng mạch, sử dụng hợp kim thiếc-chì hoặc thiếc không chì có điểm nóng chảy thấp. Ngược lại, hàn nhựa (như han nhua) được ứng dụng rộng rãi trong các lĩnh vực môi trường, xử lý chất thải, bãi chôn lấp rác, và xử lý nước thải nguy hại. Kỹ thuật hàn nhựa liên quan đến việc làm nóng chảy và kết nối các tấm vật liệu nhựa như HDPE, PVC, PE để tạo ra các lớp chống thấm hoặc cấu trúc bền vững.
Đối với các dự án lớn trong địa kỹ thuật môi trường, việc sử dụng các thiết bị chuyên dụng như máy hàn tấm nhựa, máy hàn ống nhựa hdpe cầm tay, hay máy hàn nhựa pvc cầm tay là rất quan trọng để đảm bảo độ bền và tính toàn vẹn của cấu trúc. Giá thành của các thiết bị này, ví dụ như giá máy hàn ống hdpe, thường phản ánh công nghệ tiên tiến và khả năng chịu tải cao trong môi trường khắc nghiệt. Việc hiểu rõ sự khác biệt này giúp chúng ta áp dụng đúng kỹ thuật và vật liệu cho từng mục đích sử dụng, từ những mối nối điện tử nhỏ bé đến các công trình môi trường quy mô lớn.
Kết Luận
Hàn thiếc điện tử là một kỹ năng cơ bản nhưng đòi hỏi sự tỉ mỉ và hiểu biết sâu sắc về vật liệu. Từ việc lựa chọn loại thiếc hàn phù hợp (có chì, không chì, hay kem hàn) đến việc kiểm soát nhiệt độ và tuân thủ các biện pháp an toàn, mỗi bước đều đóng góp vào chất lượng cuối cùng của mối hàn. Bằng cách nắm vững các thông tin và kỹ thuật được trình bày, bạn không chỉ tạo ra những mối hàn điện tử chất lượng cao mà còn đảm bảo an toàn cho bản thân và môi trường làm việc. Hy vọng bài viết này đã cung cấp những kiến thức hữu ích, giúp bạn tự tin hơn trong hành trình chinh phục lĩnh vực điện tử.
