Trong lĩnh vực địa kỹ thuật môi trường, màng chống thấm HDPE (High-Density Polyethylene) đóng vai trò then chốt trong việc bảo vệ môi trường khỏi ô nhiễm, đặc biệt tại các công trình xử lý chất thải, bãi chôn lấp rác, hồ chứa nước thải và các khu vực có chất thải nguy hại. Để đảm bảo tính toàn vẹn và hiệu quả chống thấm lâu dài của các hệ thống này, việc lựa chọn phương pháp liên kết màng HDPE là vô cùng quan trọng. Trong đó, phương pháp Màng HDPE Liên Kết Bằng Cốt Thép Neo Giữ nổi lên như một giải pháp kỹ thuật tiên tiến, cung cấp độ bền vượt trội và khả năng ổn định cao, đáp ứng các yêu cầu khắt khe nhất của các dự án môi trường phức tạp.
Bài viết này sẽ đi sâu vào các khía cạnh kỹ thuật, quy trình thi công và tầm quan trọng của việc sử dụng màng HDPE liên kết bằng cốt thép neo giữ, khẳng định vai trò không thể thiếu của nó trong việc kiến tạo các công trình địa kỹ thuật môi trường an toàn và bền vững.
I. Tầm Quan Trọng Của Màng HDPE Liên Kết Bằng Cốt Thép Neo Giữ Trong Địa Kỹ Thuật Môi Trường
Màng HDPE là vật liệu chống thấm ưu việt nhờ khả năng kháng hóa chất, độ bền cơ học cao và tuổi thọ lâu dài. Tuy nhiên, trong các môi trường khắc nghiệt như bãi chôn lấp chất thải, hồ xử lý nước thải công nghiệp hay các công trình thủy lợi lớn có độ dốc cao và chịu tải trọng lớn, các phương pháp neo giữ thông thường có thể không đủ để duy trì sự ổn định của màng. Đây là lúc giải pháp Màng HDPE liên kết bằng cốt thép neo giữ phát huy tối đa hiệu quả. Hệ thống này không chỉ giúp cố định màng chắc chắn vào cấu trúc nền mà còn tăng cường khả năng chịu lực cắt trượt, chống xói mòn và đảm bảo tính toàn vẹn của lớp chống thấm dưới tác động của ngoại lực, áp lực nước hoặc dịch chuyển của đất.
Việc áp dụng giải pháp này đặc biệt quan trọng trong các dự án đòi hỏi tiêu chuẩn an toàn môi trường cực cao, giảm thiểu rủi ro rò rỉ, bảo vệ nguồn nước ngầm và hệ sinh thái xung quanh.
II. Chuẩn Bị Toàn Diện Cho Thi Công Màng HDPE Với Hệ Thống Neo Giữ Cốt Thép
Để triển khai hiệu quả hệ thống Màng HDPE liên kết bằng cốt thép neo giữ, công tác chuẩn bị mặt bằng và vật liệu cần được thực hiện một cách tỉ mỉ và chuyên nghiệp.
1. Đánh Giá và Chuẩn Bị Mặt Bằng Nền
Mặt bằng nền là yếu tố tiên quyết quyết định sự thành công của công trình. Nền phải được san phẳng, đầm chặt để đạt độ chặt yêu cầu, khô ráo và loại bỏ hoàn toàn các vật sắc nhọn, đá sỏi, gốc cây hoặc bất kỳ dị vật nào có thể làm hư hại màng HDPE. Đối với các công trình sử dụng cốt thép neo giữ, độ ổn định và khả năng chịu tải của nền móng càng phải được đảm bảo tuyệt đối để cốt thép có thể phát huy tối đa khả năng cố định.
Mặt bằng nền làm bằng phẳng khô ráo
2. Thiết Kế và Đào Rãnh Neo Chuyên Biệt
Rãnh neo đóng vai trò cố định mép màng HDPE. Khi có hệ thống cốt thép neo giữ, việc thiết kế rãnh neo cần tính toán kỹ lưỡng hơn để tích hợp cấu kiện cốt thép một cách hiệu quả. Rãnh neo thường được đào cách mép thành từ 0.9m – 1m, rộng 0.3m và sâu 0.6m, nhưng có thể điều chỉnh theo thiết kế cụ thể của hệ thống neo cốt thép. Các góc rãnh neo phải được bo tròn để tránh làm rách màng khi gấp. Sau khi neo giữ màng và cốt thép, đất sẽ được đổ lấp và đầm chặt để tạo thành một kết cấu vững chắc.
3. Hệ Thống Thoát Nước và Thu Khí Dưới Màng
Việc lắp đặt hệ thống thoát nước ngầm và thu khí dưới màng là cần thiết để ngăn ngừa hiện tượng tích tụ hơi khí, nước ngầm gây phồng rộp, nổi bạt. Các rãnh tiêu nước ngầm cùng giếng thu nước phải được thiết kế dốc hợp lý. Trong các dự án có cốt thép neo giữ, cần đảm bảo rằng việc lắp đặt hệ thống này không làm ảnh hưởng đến cấu trúc của cốt thép và khả năng chống thấm của màng.

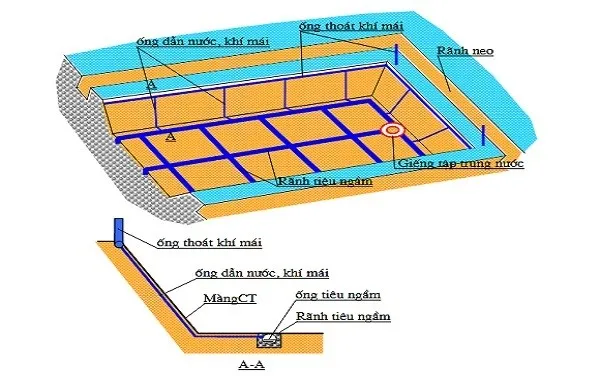

Hệ thống tiêu thoát nước ngầm và khí

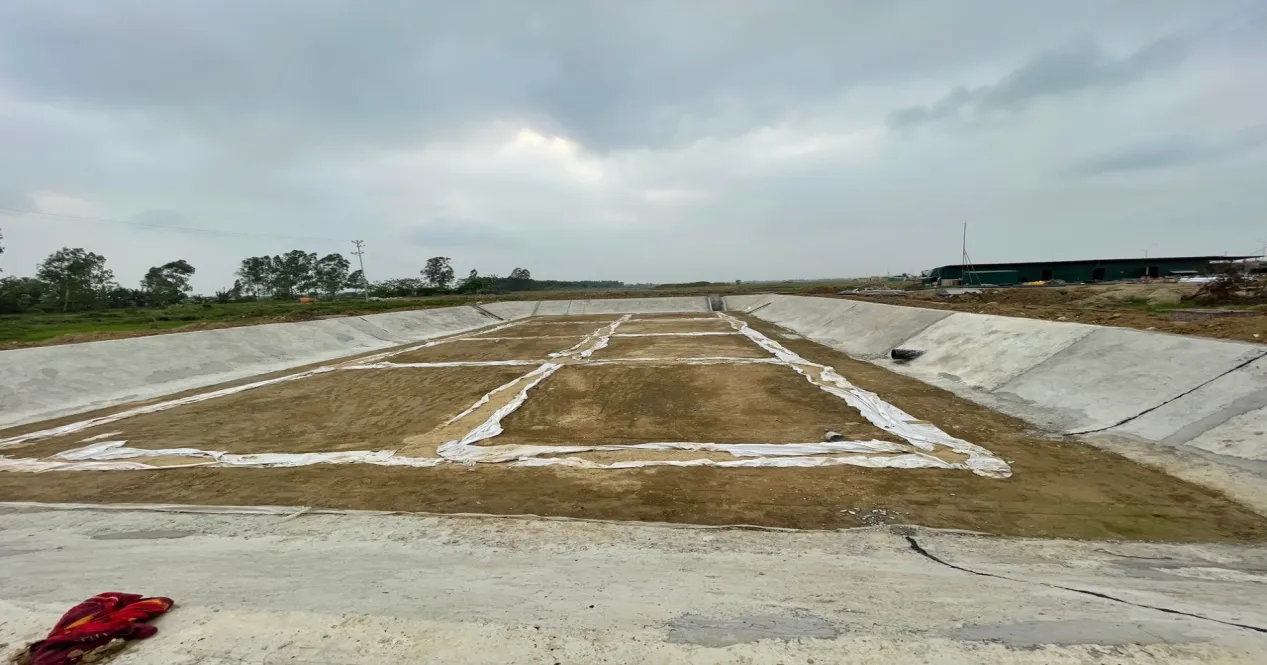

Đường ống thoát nước ngầm và khí
4. Lớp Bảo Vệ Cho Màng HDPE
Để kéo dài tuổi thọ và bảo vệ màng HDPE khỏi các tác động cơ học từ phía dưới và phía trên, việc sử dụng các lớp bảo vệ là rất quan trọng. Vải địa kỹ thuật thường được dùng làm lớp lót dưới màng để ngăn chặn đá sỏi và các vật nhọn làm hư hại. Trên bề mặt màng, đặc biệt khi có hệ thống cốt thép neo giữ và chịu tải trọng lớn, có thể sử dụng lớp cát, đá dăm hoặc thậm chí là lớp bê tông cốt thép đúc thành từng ô để bảo vệ màng khỏi các tác động bên ngoài như xói mòn, va đập, hoặc sạt lở. Việc này không chỉ bảo vệ màng mà còn tăng cường khả năng chịu lực tổng thể của công trình địa kỹ thuật.

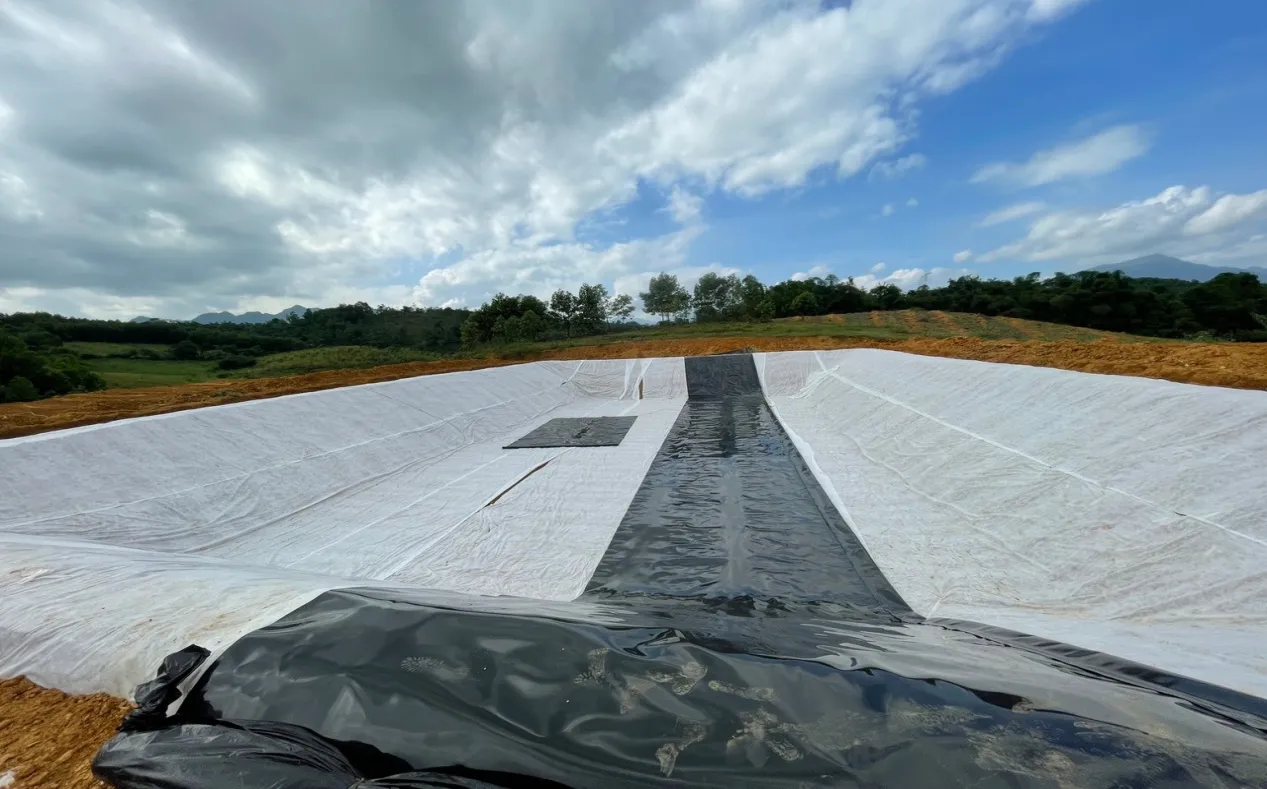

Lớp bảo vệ màng HDPE bằng vải địa kỹ thuật
III. Máy Móc và Kỹ Thuật Hàn Chuyên Dụng Cho Liên Kết Màng HDPE
Trong quy trình thi công màng HDPE, đặc biệt khi có yêu cầu cao về liên kết và độ bền, việc sử dụng máy móc và kỹ thuật hàn chuyên dụng là yếu tố không thể thiếu.
1. Máy Hàn Kép (Hàn Ép Nhiệt)
Máy hàn kép là thiết bị chủ yếu để nối các tấm màng HDPE lại với nhau. Phương pháp này sử dụng nhiệt và áp lực để tạo ra hai đường hàn song song, với một kênh dẫn khí ở giữa. Đường hàn kép không chỉ tạo ra mối nối chắc chắn, đồng nhất mà còn cho phép kiểm tra chất lượng mối hàn bằng áp lực khí một cách hiệu quả. Thông thường, độ rộng mỗi đường hàn là 1cm và kênh khí là 2cm, đảm bảo tính kín nước tuyệt đối cho toàn bộ hệ thống chống thấm.
2. Máy Hàn Đùn
Máy hàn đùn được sử dụng để xử lý các chi tiết phức tạp, sửa chữa khuyết tật hoặc tạo mối nối ở những vị trí đặc biệt mà máy hàn kép không tiếp cận được. Máy hàn đùn rất quan trọng trong việc hàn vá các vết rách, thủng, hoặc hàn phủ các mối hàn bị lỗi. Đặc biệt, trong hệ thống Màng HDPE liên kết bằng cốt thép neo giữ, máy hàn đùn còn được dùng để hàn các chi tiết màng HDPE trực tiếp vào các thanh polylock đã được gắn sẵn vào bê tông, hoặc hàn các điểm nối màng với các cấu kiện cố định khác như ống, gạch, đá, vốn là một phần của hệ thống neo giữ tổng thể.

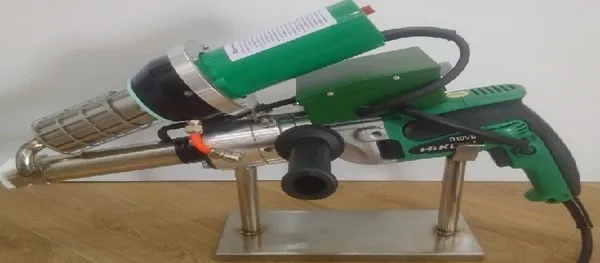

Máy hàn đùn thi công màng HDPE
IV. Chi Tiết Phương Pháp: Màng HDPE Liên Kết Bằng Cốt Thép Neo Giữ
Đây là giải pháp then chốt cho các công trình địa kỹ thuật môi trường đòi hỏi độ bền và ổn định vượt trội.
1. Nguyên Lý Hoạt Động Của Cốt Thép Neo Giữ
Cốt thép neo giữ màng HDPE hoạt động dựa trên nguyên lý tăng cường khả năng chịu kéo và cắt trượt của hệ thống màng. Thay vì chỉ dựa vào ma sát giữa màng và đất hoặc các rãnh neo truyền thống, cốt thép tạo ra một điểm tựa vững chắc, phân tán ứng suất lên một diện tích lớn hơn hoặc truyền tải trọng trực tiếp vào cấu trúc nền kiên cố (như bê tông). Điều này đặc biệt hữu ích trên các mái dốc cao, khu vực có nguy cơ sạt lở hoặc nơi màng phải chịu áp lực thủy tĩnh lớn. Cốt thép giúp màng duy trì vị trí ban đầu, ngăn chặn hiện tượng trượt, nhăn hoặc bay màng do gió, nước, hay các tác động địa chất.
2. Các Loại Cốt Thép và Phương Pháp Thi Công
- Cốt thép thanh/lưới: Được sử dụng để tạo khung neo giữ tổng thể, thường được đặt trong các rãnh neo bê tông hoặc gắn vào các cấu trúc bê tông sẵn có. Màng HDPE sẽ được kẹp chặt hoặc hàn đùn vào các thanh khóa chuyên dụng (như Polylock) đã được cố định vào cốt thép hoặc bê tông.
- Cọc thép/bu lông neo: Trong các trường hợp yêu cầu neo giữ điểm, cọc thép hoặc bu lông neo chuyên dụng được đóng sâu vào nền đất hoặc cấu trúc cứng. Màng HDPE sau đó sẽ được liên kết với đầu cọc/bu lông thông qua các đai kẹp, gioăng cao su và tấm đệm để bảo vệ màng khỏi bị hư hại do ma sát hoặc lực kéo tập trung.
- Hệ thống thanh khóa Polylock: Như đã đề cập trong bài gốc, thanh khóa Polylock (hình chữ E, U, I) là một loại polymer tổng hợp tương thích với HDPE. Nó được lắp đặt trực tiếp vào bê tông trong quá trình đổ. Sau đó, màng HDPE được hàn đùn vào mép vát 45° của thanh Polylock. Khi kết hợp với cốt thép, thanh Polylock có thể được tích hợp vào một cấu trúc bê tông có cốt thép, tạo nên một hệ thống liên kết cực kỳ chắc chắn và bền vững.

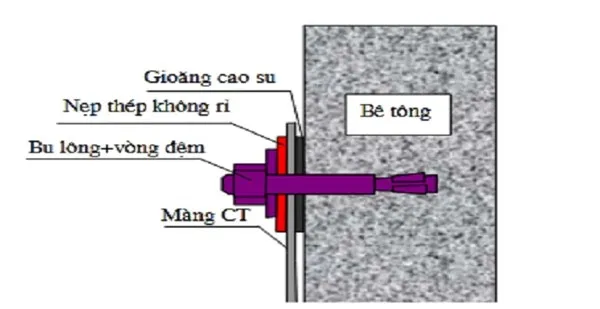

Liên kết bằng nẹp inox, bulông, gioăng cao su - Phụ kiện trung gian: Đai thép, gioăng cao su, nẹp inox, và các tấm bê tông cốt thép dày >= 15cm thường được sử dụng như các thành phần trung gian để bảo vệ màng khỏi hư hại khi liên kết trực tiếp với cốt thép hoặc các cấu kiện cứng khác. Chúng giúp phân bổ lực đều, giảm thiểu ứng suất tập trung và tạo độ đàn hồi nhất định cho mối nối.
Liên kết bằng nẹp inox, bulông, gioăng cao su3. Ứng Dụng Cụ Thể Trong Địa Kỹ Thuật Môi Trường
Giải pháp Màng HDPE liên kết bằng cốt thép neo giữ được ứng dụng rộng rãi trong các dự án quan trọng:
- Bãi chôn lấp chất thải rắn: Neo giữ màng lót đáy và mái phủ bãi chôn lấp, đảm bảo không rò rỉ nước rỉ rác ra môi trường.
- Hồ xử lý nước thải nguy hại: Cung cấp lớp lót chống thấm an toàn tuyệt đối, duy trì độ kín và ổn định lâu dài dưới tác động của hóa chất và áp lực nước.
- Kè sông, đập, kênh mương lớn: Ngăn chặn xói mòn, thấm nước, tăng cường ổn định cho các cấu trúc thủy lợi.
- Hồ chứa nước công nghiệp/thủy sản: Đảm bảo khả năng giữ nước, chống thất thoát.
Ưu điểm chính là tăng cường đáng kể độ bền kéo và chống cắt trượt, kéo dài tuổi thọ công trình, giảm thiểu rủi ro môi trường và đáp ứng các tiêu chuẩn kỹ thuật cao nhất.
V. Quy Trình Trải và Hàn Màng HDPE Khi Có Hệ Thống Neo Giữ Cốt Thép
Quy trình trải và hàn màng HDPE đòi hỏi sự cẩn trọng và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật, đặc biệt khi có sự hiện diện của hệ thống cốt thép neo giữ.
1. Chuẩn Bị Nhân Công và Kế Hoạch
Nhân công tham gia cần được trang bị đồ bảo hộ lao động đầy đủ (áo, mũ cứng, găng tay, giày đế mềm) và được đào tạo về an toàn lao động, cũng như các kỹ thuật thi công đặc thù cho công trình có cốt thép neo giữ. Kỹ sư phải tính toán, đo đạc và vẽ sơ đồ thi công chi tiết, đánh dấu vị trí từng tấm màng và kế hoạch hàn nối. Đối với dự án có cấu kiện cốt thép, việc lập kế hoạch cần xem xét các điểm giao cắt, liên kết để tránh làm hư hại màng trong quá trình trải.

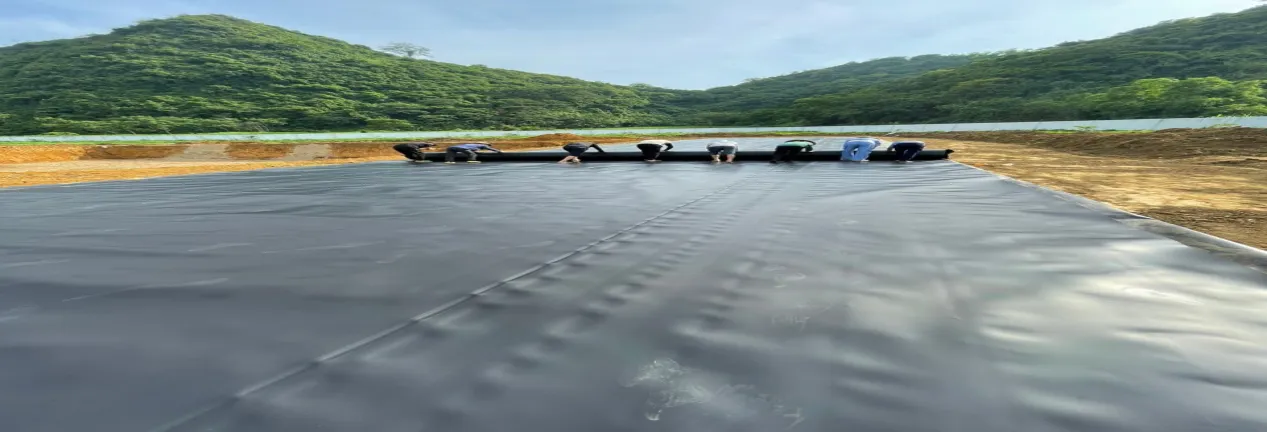

Nhân công kéo trải bạt HDPE
2. Nguyên Tắc Trải Màng HDPE
Các tấm HDPE được trải song song với hướng mái dốc hoặc theo hướng tối ưu hóa việc sử dụng màng và giảm thiểu đường hàn nối. Cạnh cuối mỗi tấm màng phải cách chân khay ít nhất 2m. Khi trải trên các khu vực có cốt thép neo giữ, nhân công cần đặc biệt cẩn thận, tránh để màng bị kéo căng quá mức hoặc cọ xát trực tiếp vào các cạnh sắc của cốt thép. Việc Thi công màng HDPE yêu cầu không kéo lê trên mặt đất là nguyên tắc vàng để bảo vệ tính toàn vẹn của vật liệu, ngăn ngừa các vết trầy xước hoặc rách có thể ảnh hưởng đến khả năng chống thấm. Luôn sử dụng bao cát để định vị các tấm màng, tránh gió lớn làm xê dịch.

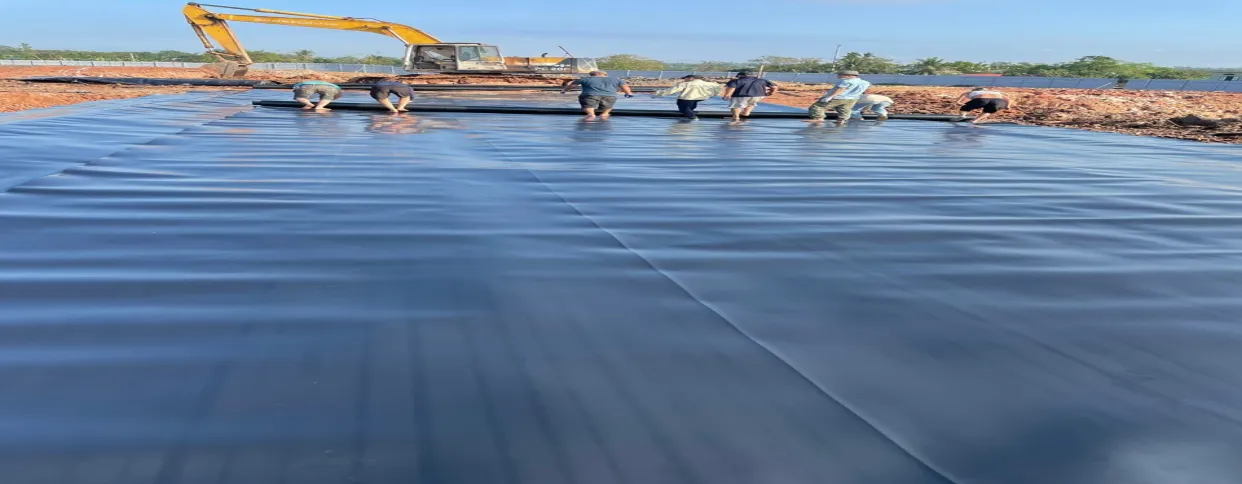

Thi công trải màng HDPE

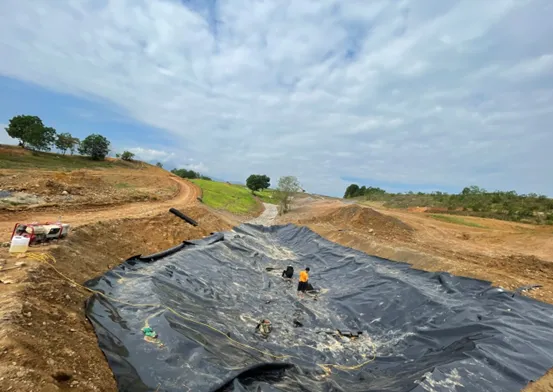

Trải màng HDPE với bao cát giữ định vị
3. Trình Tự Trải và Hàn Nối
Quá trình trải và hàn thường diễn ra song song. Các tấm màng được chồng mí lên nhau một khoảng từ 10cm – 15cm trước khi hàn kép. Tại các vị trí góc mái taluy hoặc các điểm có cấu kiện cốt thép, việc đo cắt và hàn đùn cần được thực hiện chính xác để đảm bảo kín nước và liên kết chặt chẽ. Đặc biệt lưu ý hướng gió khi trải và hàn để tạo điều kiện làm việc thuận lợi. Không sử dụng máy móc nặng chạy trực tiếp trên bề mặt màng HDPE. Chỉ thi công khi thời tiết khô ráo.

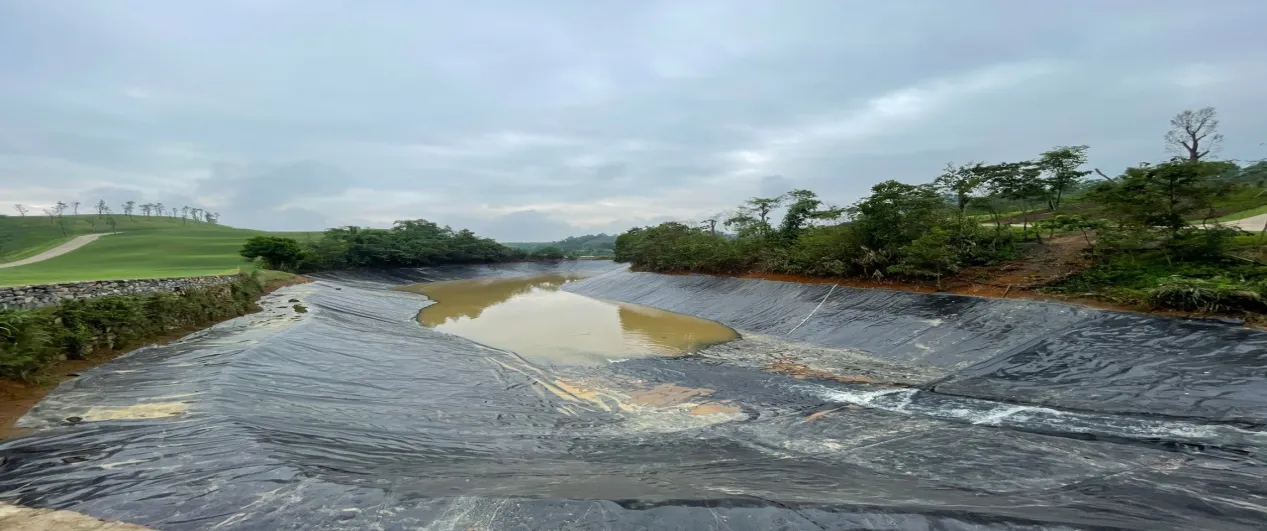

Thi công trải màng HDPE tại các góc mái taluy
VI. Kiểm Tra và Nghiệm Thu Hệ Thống Chống Thấm Với Cốt Thép Neo Giữ
Kiểm tra và nghiệm thu là bước cuối cùng và cực kỳ quan trọng để đảm bảo công trình chống thấm đạt chất lượng cao nhất. Ngoài các phương pháp kiểm tra truyền thống như bơm nước và giữ ít nhất 24 giờ để phát hiện rò rỉ, các công trình sử dụng Màng HDPE liên kết bằng cốt thép neo giữ còn yêu cầu kiểm tra chuyên sâu hơn.
Các điểm liên kết giữa màng HDPE và cốt thép phải được kiểm tra kỹ lưỡng về độ kín, độ chắc chắn của mối hàn đùn hoặc các phụ kiện kẹp. Đảm bảo không có khe hở, nứt gãy hay bất kỳ dấu hiệu nào của sự suy yếu liên kết. Việc kiểm soát chất lượng chặt chẽ tại các điểm neo giữ này là yếu tố quyết định sự ổn định và an toàn lâu dài của toàn bộ hệ thống chống thấm trong các ứng dụng địa kỹ thuật môi trường trọng yếu.
Kết Luận
Việc triển khai Màng HDPE liên kết bằng cốt thép neo giữ thể hiện một bước tiến quan trọng trong ngành địa kỹ thuật môi trường, mang lại giải pháp chống thấm vượt trội về độ bền và khả năng ổn định. Với vai trò là chuyên gia trong lĩnh vực bạt lót ao hồ và máy hàn nhựa, chúng tôi tin rằng việc áp dụng đúng kỹ thuật, kết hợp vật liệu chất lượng và quy trình thi công chuyên nghiệp sẽ tạo nên những công trình bền vững, góp phần bảo vệ môi trường một cách hiệu quả nhất. Chúng tôi cam kết cung cấp những thông tin đáng tin cậy và giải pháp tối ưu cho mọi dự án địa kỹ thuật môi trường của bạn.
