Kỹ thuật hàn thiếc đã trở thành một phần không thể thiếu trong nhiều lĩnh vực, từ sửa chữa điện tử dân dụng đến sản xuất các bảng mạch phức tạp. Đặc biệt, với sự phát triển của công nghệ, các loại máy hàn thiếc ngày càng đa dạng, mang lại hiệu quả và độ chính xác cao hơn. Tuy nhiên, để làm chủ được nghệ thuật hàn thiếc, không chỉ đòi hỏi sự khéo léo mà còn cần hiểu rõ về thiết bị, vật liệu và quy trình thực hiện.
Bài viết này sẽ đi sâu vào hướng dẫn chi tiết về cách sử dụng máy hàn thiếc đúng cách, từ việc chuẩn bị thiết bị đến các bước thực hiện và những lưu ý quan trọng để tạo ra những mối hàn đẹp, bền chắc và đạt tiêu chuẩn kỹ thuật. Chúng ta sẽ khám phá vai trò của máy hàn thiếc và cách tối ưu hóa quá trình hàn để đạt được kết quả tốt nhất.
Hiểu Rõ Về Máy Hàn Thiếc: Cấu Tạo và Nguyên Lý Hoạt Động
Máy hàn thiếc, hay còn gọi là mỏ hàn thiếc, là công cụ chủ chốt trong mọi quá trình hàn điện tử. Nó cung cấp nhiệt độ cần thiết để làm nóng chảy thiếc hàn, giúp kết nối các linh kiện với mạch điện. Để đạt được hiệu suất tối ưu, việc lựa chọn và hiểu rõ về máy hàn thiếc là điều cực kỳ quan trọng, tương tự như việc chọn [máy hàn nhựa ô tô] phù hợp cho các công việc đòi hỏi độ chính xác cao trong lĩnh vực hàn nhựa.
Các Loại Máy Hàn Thiếc Phổ Biến
Trên thị trường hiện nay có nhiều loại máy hàn thiếc khác nhau, phù hợp với từng nhu cầu và ngân sách:
- Mỏ hàn nhiệt cố định (Fixed Temperature Soldering Iron): Loại cơ bản nhất, thường có công suất từ 30W đến 60W, nhiệt độ cố định. Phù hợp cho các công việc sửa chữa đơn giản, ít yêu cầu về nhiệt độ chính xác.
- Mỏ hàn điều chỉnh nhiệt độ (Adjustable Temperature Soldering Iron): Cho phép người dùng tùy chỉnh nhiệt độ, thường từ 200°C đến 450°C. Đây là lựa chọn linh hoạt hơn, phù hợp để hàn nhiều loại linh kiện khác nhau, đặc biệt là các linh kiện nhạy cảm với nhiệt.
- Trạm hàn (Soldering Station): Đây là hệ thống cao cấp hơn, bao gồm một bộ điều khiển nhiệt độ chính xác, mỏ hàn riêng biệt và đế giữ. Trạm hàn cung cấp khả năng kiểm soát nhiệt độ ổn định, làm nóng nhanh và có nhiều loại mũi hàn để thay thế. Chúng lý tưởng cho các công việc hàn chuyên nghiệp, đòi hỏi độ chính xác và an toàn cao.
- Mỏ hàn không dây (Cordless Soldering Iron): Hoạt động bằng pin hoặc gas, mang lại sự tiện lợi khi làm việc ở những nơi không có nguồn điện. Tuy nhiên, công suất và thời gian hoạt động thường hạn chế.
Vai Trò Của Các Bộ Phận Chính
Một máy hàn thiếc thông thường bao gồm các bộ phận chính sau:
- Đầu mỏ hàn (Tip): Phần tiếp xúc trực tiếp với linh kiện và thiếc hàn. Đầu mỏ hàn có nhiều hình dạng và kích thước khác nhau (chóp nhọn, vát, dao…) để phù hợp với từng loại mối hàn. Chất liệu thường là đồng được mạ sắt hoặc hợp kim để tăng độ bền và khả năng truyền nhiệt.
- Bộ phận gia nhiệt (Heating Element): Chứa điện trở nhiệt, có nhiệm vụ chuyển đổi năng lượng điện thành nhiệt năng để làm nóng đầu mỏ hàn.
- Cảm biến nhiệt (Temperature Sensor): (Chỉ có ở mỏ hàn điều chỉnh nhiệt độ và trạm hàn) Giúp đo và duy trì nhiệt độ ổn định tại đầu mỏ hàn, đảm bảo quá trình hàn diễn ra nhất quán.
- Tay cầm: Được làm từ vật liệu cách nhiệt, giúp người dùng thao tác an toàn và thoải mái.
- Bộ điều khiển (Control Unit): (Chỉ có ở trạm hàn) Cho phép cài đặt và hiển thị nhiệt độ, quản lý công suất và các chức năng khác của máy.
Chuẩn Bị Thiết Bị Cần Thiết Để Thực Hiện Hàn Thiếc Hiệu Quả

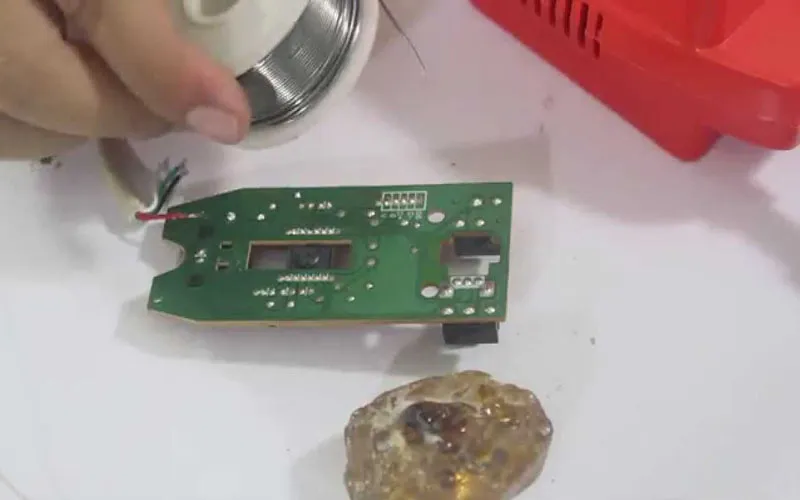

Các vật tư và dụng cụ thiết yếu để thực hiện quy trình hàn thiếc chuyên nghiệp
Để đảm bảo quá trình hàn thiếc diễn ra suôn sẻ, cho ra mối hàn chất lượng cao và có tính thẩm mỹ, việc chuẩn bị đầy đủ các vật liệu và thiết bị phụ trợ là vô cùng quan trọng. Sự chuẩn bị kỹ lưỡng này là nền tảng cho mọi công việc hàn, từ những thao tác cơ bản đến những kỹ thuật nâng cao.
Máy hàn thiếc (Mỏ hàn):
- Vệ sinh mỏ hàn: Đầu mỏ hàn sạch sẽ là yếu tố then chốt để có mối hàn đẹp. Hãy sử dụng bọt biển ẩm chuyên dụng (không dùng bọt biển khô hoặc vật liệu cứng làm hỏng đầu mỏ hàn) hoặc dây rửa mỏ hàn bằng đồng để vệ sinh sạch các cặn thiếc cũ và lớp oxit. Việc này nên thực hiện thường xuyên trong quá trình hàn.
- Công suất phù hợp: Đối với các linh kiện điện tử thông thường, mỏ hàn có công suất từ 40W đến 60W là đủ. Với các linh kiện dán (SMD) nhỏ hơn hoặc cần độ chính xác cao, trạm hàn với khả năng điều chỉnh nhiệt độ sẽ là lựa chọn tối ưu.
Thiếc hàn:
- Lựa chọn loại thiếc hàn chất lượng tốt, phù hợp với nhu cầu sử dụng. Thiếc hàn thường là hợp kim của thiếc và chì (Sn/Pb) hoặc không chì (Sn/Ag/Cu). Thiếc có lõi nhựa thông sẽ giúp mối hàn bóng đẹp hơn. Đường kính thiếc cũng cần phù hợp với kích thước linh kiện cần hàn.
Nhựa thông lỏng hoặc mỡ hàn:
- Nhựa thông (flux) đóng vai trò làm sạch bề mặt kim loại khỏi lớp oxit, giúp thiếc dễ dàng bám dính và chảy đều hơn. Đối với các linh kiện dán hoặc khi cần phủ thiếc, phủ xanh, nhựa thông lỏng là cần thiết. Nếu không, thiếc hàn có lõi nhựa thông thường đã đủ.
Dụng cụ làm sạch và phụ trợ:
- Putin (isopropyl alcohol): Dùng để làm sạch bản mạch sau khi hàn, loại bỏ cặn nhựa thông còn sót lại.
- Tăm bông hoặc chổi quét sơn: Hỗ trợ việc làm sạch bản mạch.
- Kẹp tản nhiệt: Đối với các linh kiện bán dẫn như điốt, tranzitor, IC,… việc dùng kẹp kim loại kẹp vào chân linh kiện sẽ giúp tản nhiệt, ngăn ngừa hư hỏng do nhiệt độ cao trong quá trình hàn.
- Giá đỡ mạch, kính lúp: Hỗ trợ cố định linh kiện và quan sát chi tiết mối hàn.
Việc chuẩn bị đầy đủ các vật tư này sẽ giúp bạn tối ưu hóa quá trình hàn, tiết kiệm thời gian và tạo ra những mối hàn đạt chất lượng cao. Các nguyên tắc về chuẩn bị thiết bị và vật tư cũng quan trọng không kém trong các kỹ thuật hàn khác, chẳng hạn như khi bạn tìm mua [bán máy hàn nhựa] chất lượng cao để đảm bảo hiệu quả công việc.
Quy Trình Các Bước Hàn Thiếc Chuẩn Xác Để Đạt Mối Hàn Đẹp
Kỹ thuật thực hiện hàn thiếc đúng cách để có mối hàn điện tử chất lượng cao
Để tạo ra một mối hàn thiếc chất lượng cao, bóng đẹp và đảm bảo kết nối điện tốt, bạn cần tuân thủ một quy trình gồm các bước chuẩn xác. Kỹ thuật này đòi hỏi sự tỉ mỉ và luyện tập, nhưng với hướng dẫn sau, bạn sẽ có thể làm chủ nó một cách nhanh chóng.
Bước 1: Vệ sinh Bề Mặt và Linh Kiện
Đảm bảo bề mặt cần hàn và chân linh kiện sạch sẽ là yếu tố tiên quyết.
- Làm sạch chân linh kiện: Sử dụng vải mềm thấm putin hoặc dung dịch làm sạch chuyên dụng để lau sạch chân linh kiện. Bước này đặc biệt quan trọng nếu linh kiện đã cũ hoặc có dấu hiệu oxy hóa.
- Quét nhựa thông (nếu cần): Nếu thiếc hàn không có lõi nhựa thông hoặc bạn muốn tăng cường khả năng làm sạch, hãy quét một lớp nhựa thông mỏng lên các vị trí cần hàn.
Bước 2: Chuẩn Bị Máy Hàn Thiếc
- Điều chỉnh nhiệt độ: Bật máy hàn thiếc và điều chỉnh nhiệt độ về mức phù hợp. Nhiệt độ lý tưởng thường nằm trong khoảng từ 320°C đến 350°C, tùy thuộc vào loại thiếc hàn (thiếc không chì thường cần nhiệt độ cao hơn) và kích thước linh kiện. Nếu sử dụng mỏ hàn công suất cố định (40W-60W), không cần điều chỉnh nhiệt độ mà chờ mỏ hàn đạt đến nhiệt độ hoạt động.
- Vệ sinh đầu mỏ hàn: Sau khi mỏ hàn đạt nhiệt độ, hãy lau sạch đầu mỏ hàn bằng bọt biển ẩm hoặc dây rửa mỏ hàn để loại bỏ cặn bẩn, đảm bảo khả năng truyền nhiệt tốt nhất.
Bước 3: Làm Nóng Linh Kiện và Cấp Thiếc
Đây là bước quan trọng nhất, đòi hỏi sự phối hợp nhịp nhàng:

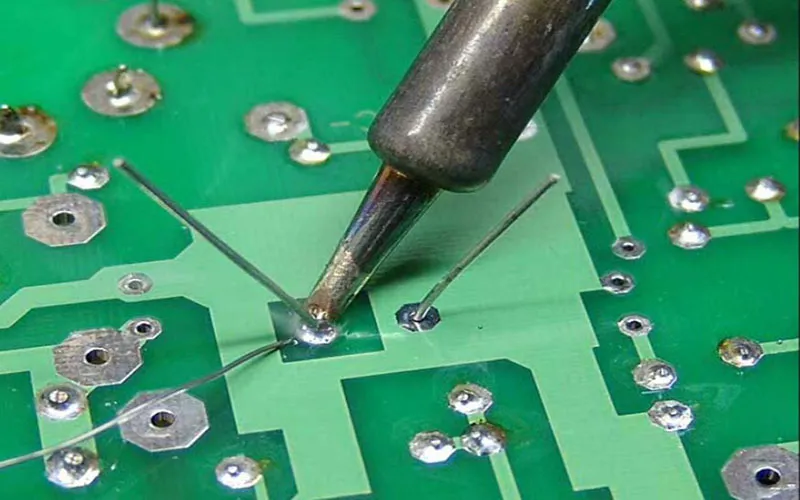

Thao tác làm nóng chân linh kiện trước khi cấp thiếc hàn bằng mỏ hàn điện tử
- Làm nóng chân linh kiện: Đặt đầu mỏ hàn với góc nghiêng khoảng 45 độ vào sát chân linh kiện và điểm tiếp xúc trên bản mạch. Giữ trong khoảng thời gian rất ngắn (không quá 1 giây) để làm nóng đều cả chân linh kiện và pad trên mạch. Mục đích là để cả hai chi tiết đạt đến nhiệt độ đủ để thiếc hàn nóng chảy đồng thời.
- Cấp thiếc hàn: Trong khi vẫn giữ mỏ hàn làm nóng linh kiện, hãy từ từ đẩy đầu thiếc hàn vào khoảng giữa đầu mỏ hàn và chân linh kiện. Thiếc sẽ chảy ra và lan đều trên bề mặt đã được làm nóng. Chỉ cấp một lượng thiếc vừa đủ để tạo thành mối hàn hình chóp nón hoặc mái vòm nhỏ, không quá nhiều cũng không quá ít.
Bước 4: Tạo Mối Hàn Hoàn Chỉnh
- Khi lượng thiếc đã đủ và chảy đều, hãy nhấc thiếc hàn ra. Giữ đầu mỏ hàn ở nguyên vị trí thêm một khoảnh khắc nhỏ (chỉ vài phần trăm giây), sau đó xoay nhẹ mỏ hàn lên khoảng 10 độ và nhấc mỏ hàn lên một cách nhanh chóng, dứt khoát. Thao tác này giúp định hình mối hàn, tạo ra bề mặt căng tròn và bóng đẹp.
Bước 5: Kiểm Tra và Vệ Sinh Sau Hàn
- Sau khi hàn xong tất cả các vị trí, hãy kiểm tra lại các mối hàn để đảm bảo chúng không bị hở, không bị đoản mạch (chạm chập) và có hình dạng đẹp.
- Cuối cùng, dùng chổi quét sơn hoặc tăm bông thấm putin để vệ sinh sạch bản mạch, loại bỏ các cặn nhựa thông còn sót lại. Điều này không chỉ tăng tính thẩm mỹ mà còn ngăn ngừa khả năng ăn mòn linh kiện về lâu dài.
Việc tuân thủ đúng các bước này sẽ giúp bạn làm chủ kỹ thuật hàn thiếc, tạo ra những mối hàn không chỉ bền chắc mà còn có tính thẩm mỹ cao, góp phần vào sự thành công của các dự án điện tử. Kỹ thuật này cũng có những điểm tương đồng với việc thực hiện [han ong hdpe] trong các dự án lớn, nơi sự chính xác của từng mối nối quyết định chất lượng tổng thể của công trình.
Những Lưu Ý Quan Trọng Để Tránh Lỗi Và Tối Ưu Mối Hàn Thiếc

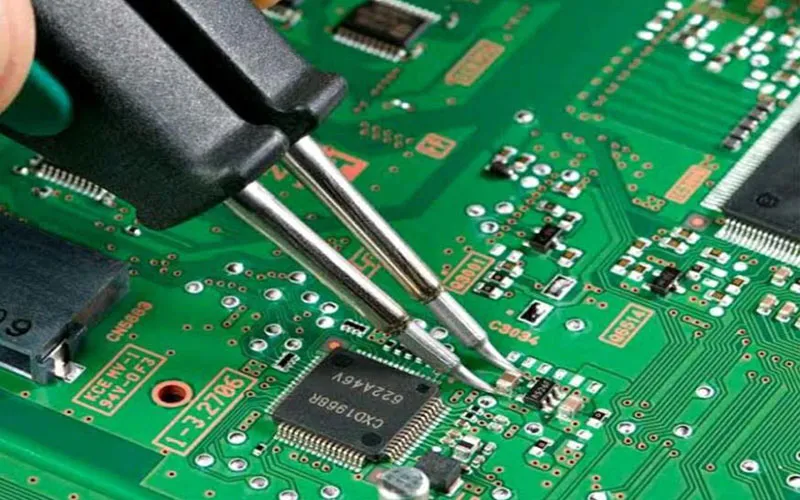

Tổng hợp các lưu ý quan trọng và mẹo xử lý lỗi thường gặp trong kỹ thuật hàn thiếc
Để kỹ thuật hàn thiếc đạt đến mức độ chuyên nghiệp, việc nắm vững các bước thực hiện là chưa đủ. Bạn cần lưu ý thêm những điểm quan trọng sau đây để tránh các lỗi thường gặp, bảo vệ linh kiện và đảm bảo chất lượng mối hàn tối ưu. Điều này cũng tương tự như khi sử dụng các [thiết bị hàn tig] hay các loại máy hàn công nghiệp khác, mỗi loại đều có những nguyên tắc riêng biệt cần tuân thủ.
Xử Lý Mối Hàn Không Đạt Yêu Cầu
- Mối hàn nguội (Cold Solder Joint): Nếu điểm hàn không đủ nóng, thiếc chưa nóng chảy hoàn toàn, mối hàn sẽ có bề mặt sần sùi, mờ đục và không đảm bảo tiếp xúc điện cũng như độ bền cơ học. Để sửa lỗi, bạn hãy làm sạch mối hàn cũ, cấp thêm một chút nhựa thông (nếu cần), sau đó ấn đầu mỏ hàn vào mối hàn cho đến khi thiếc nóng chảy lỏng hoàn toàn. Nhấc mỏ hàn ra dứt khoát để tạo lại mối hàn mới.
- Thiếc quá nhiều hoặc quá ít: Mối hàn quá nhiều thiếc có thể gây đoản mạch giữa các chân linh kiện gần nhau. Mối hàn quá ít thiếc sẽ yếu và dễ đứt. Cần điều chỉnh lượng thiếc cấp vào sao cho vừa đủ, tạo hình chóp nón đẹp mắt.
Bảo Vệ Linh Kiện Nhạy Cảm
- Tản nhiệt cho linh kiện bán dẫn: Các linh kiện như điốt, tranzitor, IC rất nhạy cảm với nhiệt độ cao. Khi hàn, bạn nên dùng kẹp kim loại (như kẹp y tế hoặc kẹp chuyên dụng) kẹp vào chân linh kiện, cách thân linh kiện khoảng 1cm. Kẹp này sẽ hấp thụ nhiệt, giúp tản nhiệt nhanh chóng và tránh làm hỏng cấu trúc bên trong của linh kiện.
- Sử dụng mỏ hàn công suất nhỏ: Đối với các linh kiện bán dẫn hoặc linh kiện dán rất nhỏ, nên ưu tiên sử dụng mỏ hàn có công suất thấp hơn (thường là trạm hàn với nhiệt độ có thể điều chỉnh) để kiểm soát nhiệt tốt hơn.
Kỹ Thuật Định Vị Linh Kiện
- Hàn gá để định vị: Đặc biệt với các linh kiện có nhiều chân hoặc linh kiện dán, việc định vị chân linh kiện sao cho chắc chắn là vô cùng quan trọng. Đối với linh kiện 2 chân, bạn có thể gá một chân linh kiện bất kỳ trước để định vị. Sau đó, hàn chắc chắn chân linh kiện còn lại. Cuối cùng, quay lại hàn lại chân đã gá ban đầu để đảm bảo mối hàn hoàn hảo. Với linh kiện nhiều chân, hãy gá một chân ở góc để cố định, sau đó tiến hành hàn các chân còn lại.
Bảo Dưỡng Máy Hàn Thiếc và Thiết Bị Phụ Trợ
- Vệ sinh định kỳ: Thường xuyên vệ sinh đầu mỏ hàn và các bộ phận khác của máy hàn thiếc để duy trì hiệu suất tốt. Lớp oxit hoặc cặn thiếc bám trên đầu mỏ hàn sẽ làm giảm khả năng truyền nhiệt.
- Thiếc “tinning” đầu mỏ hàn: Sau khi vệ sinh, hãy phủ một lớp thiếc mỏng lên đầu mỏ hàn khi nó đang nóng. Lớp thiếc này sẽ bảo vệ đầu mỏ hàn khỏi quá trình oxy hóa, kéo dài tuổi thọ của nó.
Những lưu ý này không chỉ giúp bạn tránh được các sai sót phổ biến mà còn nâng cao chất lượng mối hàn, đảm bảo độ bền và hiệu quả cho các sản phẩm điện tử. Việc thực hành thường xuyên và áp dụng đúng kỹ thuật sẽ mang lại những mối hàn hoàn hảo, thể hiện sự chuyên nghiệp và tỉ mỉ trong công việc.
Kết Luận
Kỹ thuật hàn thiếc là một kỹ năng quan trọng, đặc biệt trong lĩnh vực điện tử và sửa chữa. Việc hiểu rõ về máy hàn thiếc, từ cấu tạo, nguyên lý hoạt động đến cách chọn lựa thiết bị phù hợp, là nền tảng để đạt được những mối hàn chất lượng cao. Quy trình chuẩn bị kỹ lưỡng, thực hiện từng bước chính xác và áp dụng các lưu ý quan trọng sẽ giúp bạn tạo ra những mối hàn đẹp, bền chắc và đảm bảo chức năng cho các linh kiện điện tử.
Dù bạn là người mới bắt đầu hay thợ hàn có kinh nghiệm, việc không ngừng học hỏi và thực hành sẽ giúp bạn hoàn thiện kỹ năng này. Hãy luôn đảm bảo an toàn, sử dụng đúng dụng cụ và vật liệu, đồng thời tuân thủ các nguyên tắc kỹ thuật để tối ưu hóa mọi quá trình hàn. Bằng cách đó, bạn không chỉ tạo ra những sản phẩm điện tử đáng tin cậy mà còn góp phần vào sự phát triển bền vững của ngành công nghiệp.
