Năng lượng mặt trời, một nguồn năng lượng tái tạo vô tận, đang ngày càng khẳng định vai trò then chốt trong bức tranh năng lượng toàn cầu. Việc chuyển đổi ánh sáng mặt trời thành điện năng không chỉ góp phần giảm thiểu ô nhiễm môi trường mà còn mở ra kỷ nguyên phát triển bền vững. Tuy nhiên, ít ai hiểu rõ về hành trình phức tạp mà một photon phải trải qua để trở thành dòng điện hữu ích trong gia đình hay các dự án quy mô lớn.
Bài viết này sẽ đi sâu phân tích toàn diện Quy Trình Sản Xuất điện Từ Năng Lượng Mặt Trời, từ những nguyên liệu thô sơ nhất đến khi dòng điện được tạo ra và hòa vào lưới, đồng thời khám phá cấu tạo và nguyên lý hoạt động của các thành phần cốt lõi trong hệ thống này.
Hiệu ứng quang điện: Nền tảng của công nghệ điện mặt trời
Trái tim của mọi hệ thống điện mặt trời là hiệu ứng quang điện (photovoltaic effect), một hiện tượng vật lý cho phép vật liệu bán dẫn hấp thụ photon ánh sáng và giải phóng các electron, từ đó tạo ra dòng điện. Đây chính là nguyên lý cơ bản mà các tấm pin mặt trời hoạt động để biến quang năng thành điện năng.
Khi các photon từ ánh sáng mặt trời va chạm vào vật liệu bán dẫn (thường là silicon) trong tế bào quang điện (solar cell), năng lượng của chúng sẽ kích thích các electron trong vật liệu, khiến chúng bật ra khỏi quỹ đạo nguyên tử. Trong một cấu trúc bán dẫn được thiết kế đặc biệt, các electron này sẽ được định hướng để di chuyển tạo thành một dòng điện một chiều (DC).
Silicon, với đặc tính bán dẫn độc đáo, là lựa chọn hàng đầu cho việc chế tạo solar cell. Khả năng dẫn điện linh hoạt của silicon, cùng với quá trình pha tạp chất, cho phép tạo ra một điện trường nội bộ trong tế bào, đẩy các electron di chuyển theo một hướng nhất định, tạo nên dòng điện.
Cấu tạo và nguyên liệu chính của tấm pin mặt trời
Trước khi đi vào quy trình biến đổi quang năng thành điện, việc hiểu rõ cách một tấm pin mặt trời được tạo ra là vô cùng quan trọng. Một tấm pin hoàn chỉnh là sự kết hợp của nhiều tế bào quang điện được đóng gói và bảo vệ chặt chẽ.
Silicon tinh khiết: Nền tảng của solar cell
Nguyên liệu chính để sản xuất tế bào quang điện là silicon tinh khiết. Trong trạng thái tự nhiên, silicon thường tồn tại dưới dạng silicon đioxit (SiO2), một hợp chất thô có trong đá thạch anh hoặc cát.
Quá trình sản xuất solar cell bắt đầu bằng việc chiết xuất silicon tinh khiết từ các nguồn nguyên liệu này. Đá thạch anh hoặc thạch anh nghiền sẽ được đưa vào lò nung quang điện hình cung, nơi cacbon hình cung được sử dụng để loại bỏ oxy, tạo ra carbon dioxide và silicon nóng chảy. Silicon thu được sau quá trình này thường có độ tinh khiết khoảng 99%, chưa đủ tiêu chuẩn để sản xuất tế bào quang điện và cần trải qua các bước làm sạch bổ sung.

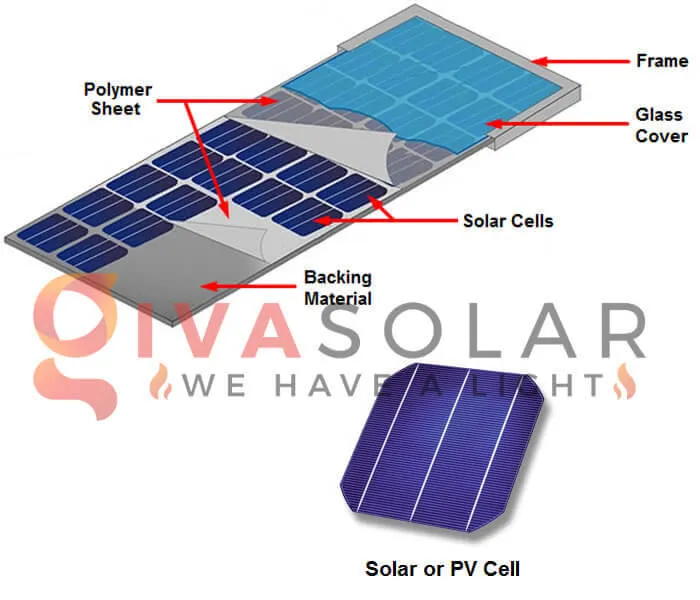

Quy trình sản xuất tấm pin mặt trời từ silicon và các vật liệu khác
Các bước tạo tế bào quang điện (Solar Cell)
Quá trình làm sạch silicon chuyên sâu
Silicon 99% tinh khiết tiếp tục được tinh chế bằng kỹ thuật floating zone. Thanh silicon chưa tinh khiết sẽ được truyền qua vùng gia nhiệt nhiều lần theo cùng một hướng. Mỗi lần đi qua, vùng nhiệt này sẽ kéo các tạp chất về một đầu của thanh. Khi silicon đã đạt độ tinh khiết mong muốn, phần đầu chứa tạp chất sẽ bị loại bỏ, để lại silicon siêu tinh khiết, sẵn sàng cho các bước tiếp theo.

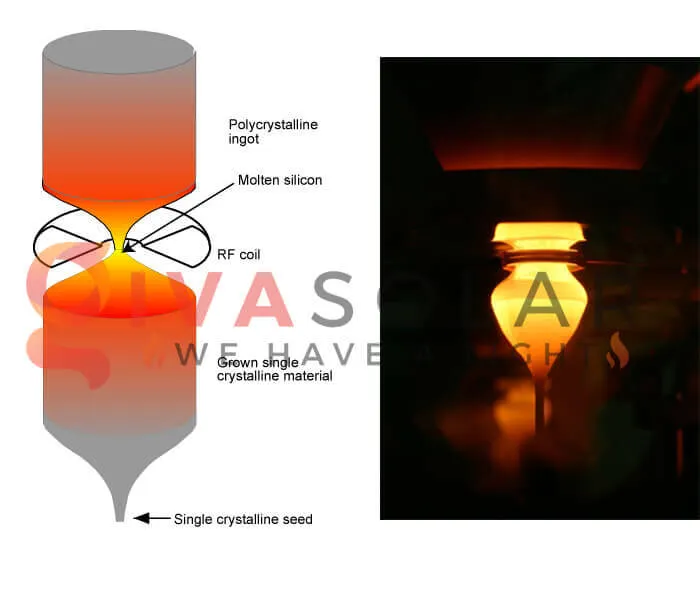

Sơ đồ minh họa quá trình làm sạch silicon để tạo ra tế bào quang điện
Làm silicon đơn tinh thể
Các tế bào quang điện chất lượng cao thường được làm từ các thỏi silicon hình trụ với cấu trúc nguyên tử đơn tinh thể, sản xuất thông qua quy trình Czochralski. Trong quy trình này, một hạt tinh thể silicon đơn tinh thể được nhúng vào silicon đa tinh thể nóng chảy. Khi hạt tinh thể được rút lên và xoay vòng chậm rãi, một phôi hình trụ lớn, gọi là boule, với cấu trúc đơn tinh thể đồng nhất sẽ được hình thành.
Làm tấm bán dẫn silic (wafer)
Từ các phôi silicon hình trụ, người ta sử dụng cưa tròn có đường kính bên trong hoặc cưa đa dây (cưa kim cương) để cắt thành các tấm bán dẫn silic siêu mỏng, còn gọi là wafer. Độ dày của các vết cắt được kiểm soát chính xác để tối ưu hóa lượng vật liệu.
Các tấm bán dẫn hình chữ nhật hoặc hình lục giác đôi khi được ưa chuộng hơn hình tròn vì chúng có thể được ghép sát vào nhau, tối đa hóa không gian sử dụng trên bề mặt tấm pin. Ban đầu, các tấm wafer này được đánh bóng để loại bỏ dấu cưa, nhưng hiện nay, một số nhà sản xuất giữ lại bề mặt thô ráp để tăng khả năng hấp thụ ánh sáng mặt trời hiệu quả hơn.

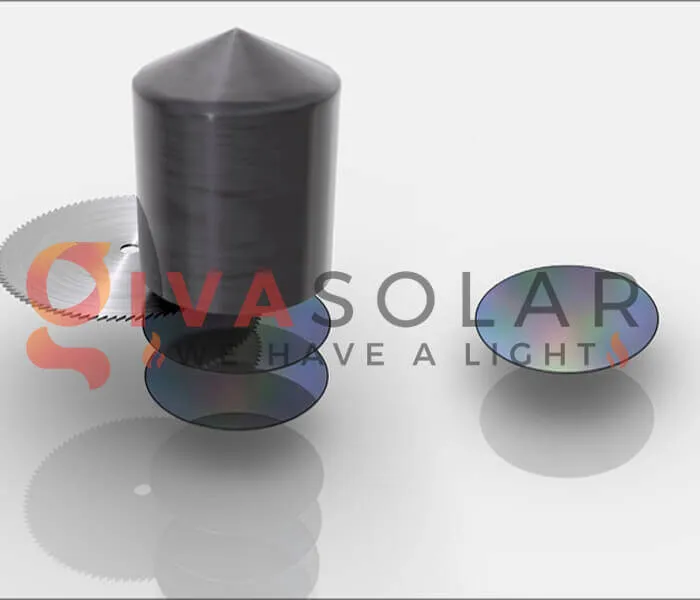

Hình ảnh các tấm bán dẫn silic (wafer) đã được cắt và chuẩn bị cho sản xuất solar cell
Pha tạp (doping) tạo bán dẫn loại P và N
Silicon tinh khiết không tự nó tạo ra dòng điện hiệu quả. Để kích hoạt khả năng dẫn điện, quá trình pha tạp (doping) là cần thiết. Silicon được pha tạp với các nguyên tố khác như phốt pho và boron để tạo ra hai loại bán dẫn: loại N (có electron dư thừa) và loại P (thiếu electron, tạo ra lỗ trống).
Các tấm wafer silicon được hàn kín và gia nhiệt trong lò nung dưới nhiệt độ nóng chảy của silic, với sự hiện diện của khí phốt pho. Các nguyên tử phốt pho khuếch tán vào silicon, tạo ra một lớp bán dẫn N. Lớp bán dẫn P thường được tạo ra trong quá trình Czochralski bằng cách thêm boron vào silicon nóng chảy. Sự kết hợp của hai lớp bán dẫn này tạo ra một điện trường tại mặt tiếp giáp, là nơi các electron được đẩy di chuyển khi có ánh sáng.
Đặt các tiếp điểm điện
Các tiếp điểm điện là những đường dẫn mỏng, thường làm từ paladi/bạc, niken hoặc đồng, được đặt lên bề mặt tế bào quang điện. Chúng có nhiệm vụ kết nối các tế bào với nhau và thu dòng điện do tế bào tạo ra. Các tiếp điểm ở mặt trước phải cực mỏng để không cản trở ánh sáng mặt trời chiếu vào tế bào. Quy trình đặt tiếp điểm có thể sử dụng quang khắc, in lụa hoặc lắng đọng chân không. Sau đó, các miếng mỏng thường làm từ đồng bọc thiếc, được đặt giữa các tế bào để nối chúng lại thành một chuỗi.

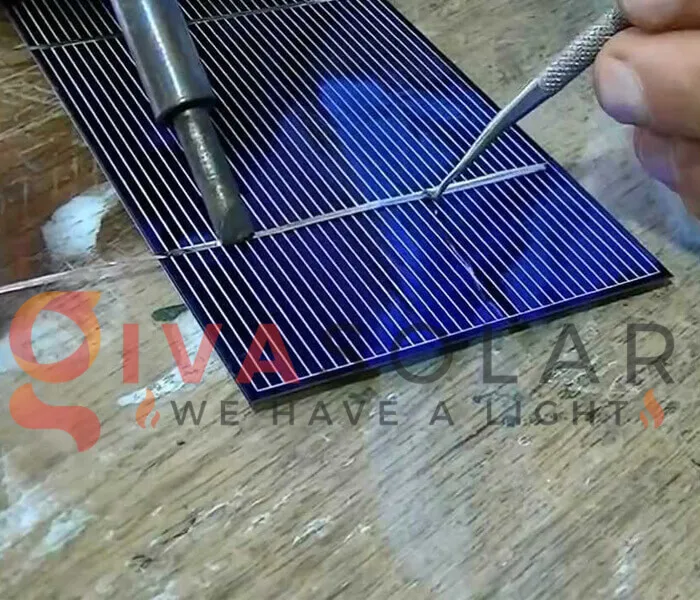

Các tiếp điểm điện được đặt lên bề mặt tế bào quang điện để thu dòng điện
Phủ lớp chống phản quang
Bề mặt silicon tinh khiết có độ bóng cao, có thể phản xạ tới 35% ánh sáng mặt trời, gây lãng phí năng lượng. Để khắc phục điều này, một lớp phủ chống phản quang (anti-reflective coating) được áp dụng lên bề mặt tế bào. Các vật liệu phổ biến cho lớp phủ này là titan dioxit và silicon oxit hoặc silicon nitride. Lớp phủ này không chỉ giảm phản xạ mà còn tạo cho tế bào quang điện màu xanh đặc trưng.
Đóng gói các tế bào thành tấm pin hoàn chỉnh
Các tế bào quang điện đã hoàn thành sẽ được đóng gói thành các module, tạo thành tấm pin mặt trời mà chúng ta thường thấy. Quá trình này không chỉ bảo vệ các tế bào mỏng manh mà còn tối ưu hóa hiệu suất và độ bền cho toàn bộ hệ thống.
Một tấm pin hoàn chỉnh bao gồm:
- Kính cường lực: Lớp trên cùng, cực kỳ bền (cứng hơn kính thông thường 4-5 lần), chịu được tác động thời tiết khắc nghiệt và an toàn khi vỡ.
- Lớp EVA (Ethylene-Vinyl Acetate): Hai lớp màng trong suốt bọc các solar cell, đóng vai trò như chất kết dính và bảo vệ các tế bào khỏi độ ẩm, bụi bẩn.
- Tế bào quang điện (Solar Cells): Các solar cell được nối tiếp với nhau tạo thành chuỗi, là nơi diễn ra quá trình chuyển đổi quang năng.
- Tấm nền (Backsheet): Lớp dưới cùng, thường làm từ Mylar hoặc Tedlar (polyvinyl fluoride), cung cấp cách điện, bảo vệ cơ học và chống ẩm cho toàn bộ module.
- Khung nhôm: Bao bọc xung quanh các lớp, cung cấp cấu trúc chắc chắn, dễ dàng lắp đặt và bảo vệ các cạnh của tấm pin. Nhôm là kim loại lý tưởng vì nhẹ, bền và chống ăn mòn tốt.
- Hộp đấu dây (Junction Box) và Dây cáp điện: Gắn ở mặt sau tấm pin, chứa các diode bypass và điểm kết nối dây cáp điện ra ngoài. Dây cáp thường làm từ đồng hoặc nhôm bọc nhựa nhiệt dẻo siêu bền (THWN) để đảm bảo dẫn điện hiệu quả và an toàn.

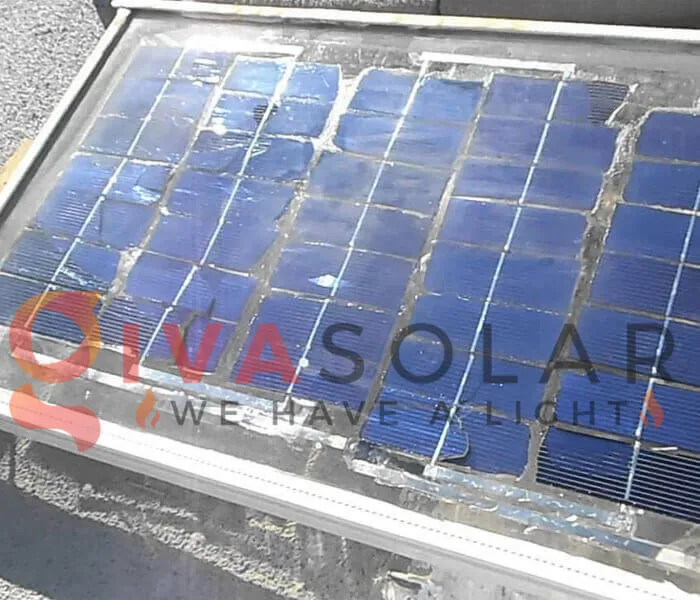

Tấm pin mặt trời hoàn chỉnh với các solar cell được đóng gói và bảo vệ trong khung nhôm
Quy trình biến đổi quang năng thành điện năng trong hệ thống điện mặt trời
Sau khi tấm pin mặt trời được sản xuất, nó sẽ được lắp đặt vào một hệ thống để thực hiện nhiệm vụ chính: sản xuất điện.
Thu nhận ánh sáng mặt trời
Khi tấm pin được đặt dưới ánh nắng, các solar cell sẽ hấp thụ photon từ ánh sáng mặt trời. Năng lượng từ photon làm các electron trong vật liệu bán dẫn silicon bật ra khỏi vị trí ban đầu và di chuyển tạo thành dòng điện một chiều (DC). Dòng điện này được thu về thông qua các tiếp điểm điện trên bề mặt tế bào và dẫn ra ngoài qua hệ thống dây cáp của tấm pin.
Chuyển đổi dòng điện một chiều (DC) thành xoay chiều (AC)
Hầu hết các thiết bị điện trong gia đình và lưới điện quốc gia đều sử dụng dòng điện xoay chiều (AC). Vì vậy, dòng điện DC được tạo ra từ tấm pin không thể sử dụng trực tiếp. Đây là lúc bộ biến tần (Inverter) phát huy vai trò quan trọng. Inverter là thiết bị điện tử có chức năng chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) với tần số và điện áp phù hợp với yêu cầu sử dụng hoặc hòa vào lưới điện.
Có nhiều loại inverter khác nhau, từ micro-inverter cho từng tấm pin đến string inverter cho chuỗi pin hoặc central inverter cho các nhà máy điện mặt trời lớn.
Kết nối và phân phối điện năng
Sau khi dòng điện DC được chuyển đổi thành AC, nó có thể được sử dụng theo hai mô hình chính:
- Hệ thống điện mặt trời hòa lưới (On-grid/Grid-tied): Điện năng sản xuất ra được sử dụng trực tiếp cho các thiết bị trong nhà và phần điện dư thừa sẽ được đẩy lên lưới điện quốc gia. Ngược lại, khi nhu cầu sử dụng cao hơn sản lượng điện mặt trời, hệ thống sẽ tự động lấy điện từ lưới để bù đ đắp. Hệ thống này thường không có pin lưu trữ.
- Hệ thống điện mặt trời độc lập (Off-grid/Stand-alone): Toàn bộ điện năng sản xuất ra sẽ được lưu trữ vào hệ thống ắc quy hoặc pin lưu trữ. Khi cần sử dụng, điện sẽ được lấy từ pin. Hệ thống này lý tưởng cho những khu vực không có lưới điện hoặc muốn hoàn toàn tự chủ về năng lượng.
- Hệ thống điện mặt trời Hybrid: Kết hợp ưu điểm của cả hai loại trên, vừa hòa lưới vừa có pin lưu trữ, đảm bảo nguồn điện ổn định ngay cả khi mất điện lưới.
Ứng dụng của điện năng lượng mặt trời
Điện năng lượng mặt trời không chỉ giới hạn ở việc cung cấp điện cho hộ gia đình. Nó đang được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Dân dụng và thương mại: Cung cấp điện cho nhà ở, văn phòng, cửa hàng, trung tâm thương mại.
- Công nghiệp: Vận hành máy móc, thiết bị sản xuất, giảm chi phí năng lượng.
- Nông nghiệp: Bơm nước tưới tiêu, chiếu sáng nhà kính, sấy nông sản.
- Giao thông: Chiếu sáng đường phố, đèn tín hiệu, trạm sạc xe điện.
- Địa kỹ thuật môi trường: Đặc biệt quan trọng là việc cấp điện cho các hệ thống giám sát môi trường tại bãi chôn lấp rác, trạm xử lý nước thải, các khu vực xa lưới điện, nơi cần điện cho các thiết bị quan trắc hoặc vận hành máy móc nhỏ. Năng lượng mặt trời cung cấp giải pháp bền vững và tiết kiệm chi phí cho những ứng dụng này, phù hợp với định hướng phát triển địa kỹ thuật môi trường thân thiện.
Ưu điểm của điện mặt trời và vai trò trong Địa kỹ thuật Môi trường
Việc ứng dụng quy trình sản xuất điện từ năng lượng mặt trời mang lại vô số lợi ích:
- Năng lượng sạch: Không phát thải khí nhà kính, góp phần giảm thiểu biến đổi khí hậu và ô nhiễm không khí.
- Nguồn năng lượng tái tạo: Không cạn kiệt, tận dụng nguồn tài nguyên tự nhiên dồi dào từ mặt trời.
- Tiết kiệm chi phí: Giảm hóa đơn tiền điện, đặc biệt với các hệ thống hòa lưới hoặc tự chủ.
- Độc lập năng lượng: Giảm sự phụ thuộc vào các nguồn năng lượng hóa thạch truyền thống.
Trong bối cảnh ngành Địa kỹ thuật Môi trường ngày càng chú trọng đến các giải pháp bền vững, điện mặt trời đóng một vai trò không thể thiếu. Từ việc cấp điện cho các hệ thống giám sát rò rỉ tại bãi chôn lấp sử dụng màng chống thấm HDPE, vận hành máy bơm tại các hồ xử lý nước thải lót bạt nhựa HDPE, đến cung cấp năng lượng cho các thiết bị chuyên dụng trong xử lý chất thải nguy hại, năng lượng mặt trời mang lại hiệu quả kinh tế và môi trường vượt trội. Nó giúp các dự án môi trường giảm thiểu dấu chân carbon của mình, hướng tới một tương lai xanh hơn.
Kết luận
Quy trình sản xuất điện từ năng lượng mặt trời là một chuỗi các bước công phu, từ việc tinh chế silicon đến lắp ráp thành tấm pin hoàn chỉnh, và cuối cùng là quá trình chuyển đổi quang năng thành điện năng hữu ích. Việc hiểu rõ quy trình này không chỉ giúp chúng ta trân trọng hơn giá trị của nguồn năng lượng sạch mà còn thúc đẩy việc nghiên cứu và ứng dụng rộng rãi hơn trong đời sống và các ngành công nghiệp. Đặc biệt, đối với lĩnh vực Địa kỹ thuật Môi trường, năng lượng mặt trời mở ra những cơ hội vàng để tối ưu hóa hoạt động, nâng cao hiệu quả và hướng tới sự phát triển bền vững cho hành tinh.
Nếu quý vị quan tâm đến các giải pháp năng lượng mặt trời tích hợp cho các dự án môi trường hoặc cần tìm hiểu sâu hơn về công nghệ và ứng dụng, hãy liên hệ với chúng tôi để được tư vấn chuyên sâu.
