Trong mọi công trình xây dựng hiện đại, hệ thống xử lý chất thải sinh hoạt là một yếu tố then chốt, không chỉ ảnh hưởng trực tiếp đến chất lượng cuộc sống mà còn tác động sâu sắc đến môi trường. Bể phốt tự hoại, đặc biệt là loại 3 ngăn, đóng vai trò trung tâm trong quá trình này. Để đảm bảo hệ thống hoạt động ổn định, hiệu quả, tránh các sự cố như tắc nghẽn hay mùi hôi khó chịu, việc thiết kế và xây dựng theo đúng tiêu chuẩn kỹ thuật là cực kỳ quan trọng. Bài viết này sẽ cung cấp một cái nhìn toàn diện về Sơ đồ Bể Phốt 3 ngăn chuẩn, từ cấu tạo, nguyên lý hoạt động đến các tiêu chuẩn thiết kế và thi công, dưới góc độ chuyên gia Địa kỹ thuật Môi trường, giúp bạn đọc có được nguồn thông tin đáng tin cậy và hữu ích.
I. Tổng quan về bể phốt tự hoại 3 ngăn – Giải pháp xử lý chất thải hiệu quả
Bể phốt tự hoại là một phần không thể thiếu của hạ tầng vệ sinh trong hầu hết các công trình, từ nhà ở dân dụng đến các khu dân cư lớn. Đây là nơi chứa và xử lý sơ bộ các chất thải sinh hoạt (phân, nước tiểu, nước thải từ bồn cầu) thông qua quá trình phân hủy sinh học kỵ khí. Chất thải được đưa vào bể qua một hệ thống đường ống dẫn kín, liên kết chặt chẽ với nhau.
Hiện nay, có hai dạng thiết kế bể phốt phổ biến là 2 ngăn và 3 ngăn. Trong đó, bể phốt tự hoại 3 ngăn được ưa chuộng rộng rãi nhờ khả năng xử lý chất thải hiệu quả hơn, góp phần bảo vệ môi trường tốt hơn. Việc hiểu rõ về cấu tạo và nguyên lý của nó là bước đầu tiên để đảm bảo một hệ thống hoạt động tối ưu.

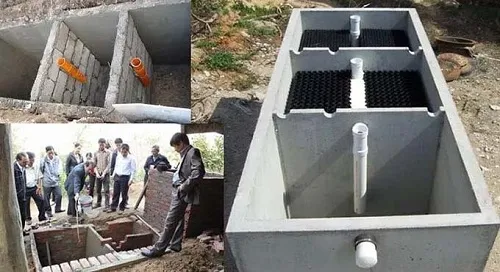

Bể tự hoại 3 ngăn là giải pháp hiệu quả cho hệ thống vệ sinh
II. Cấu tạo chi tiết của bể tự hoại 3 ngăn
Một bể phốt tự hoại 3 ngăn được thiết kế với ba khoang chức năng riêng biệt, mỗi khoang đóng vai trò quan trọng trong chuỗi xử lý chất thải.
1. Ngăn chứa: Trái tim của quá trình phân hủy
Đây là ngăn đầu tiên và lớn nhất, có nhiệm vụ tiếp nhận trực tiếp toàn bộ chất thải từ bồn cầu (bao gồm phân, nước tiểu, giấy vệ sinh và các chất hữu cơ khác). Trong ngăn chứa, các chất thải sẽ được giữ lại trong một khoảng thời gian nhất định. Tại đây, hệ vi sinh vật kỵ khí sẽ tiến hành phân hủy các chất hữu cơ phức tạp thành các hợp chất đơn giản hơn và bùn. Quá trình này giúp giảm đáng kể lượng chất rắn và mùi hôi ban đầu.
2. Ngăn lọc: Tối ưu hóa hiệu quả xử lý
Sau khi trải qua quá trình phân hủy sơ bộ tại ngăn chứa, nước thải và các chất lơ lửng còn lại sẽ chảy qua ngăn lọc. Nhiệm vụ chính của ngăn này là loại bỏ các chất rắn lơ lửng có kích thước nhỏ mà quá trình lắng ở ngăn chứa chưa thể xử lý hết. Các vật liệu lọc chuyên dụng hoặc thiết kế vách ngăn đặc biệt sẽ giúp giữ lại các tạp chất này, đảm bảo nước thải đi sang ngăn tiếp theo có độ trong cao hơn.

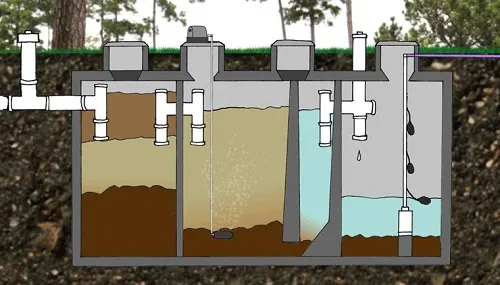

Cấu tạo chi tiết bể tự hoại 3 ngăn với các ngăn chứa, lọc và lắng
3. Ngăn lắng: Đảm bảo chất lượng nước thải đầu ra
Ngăn lắng là nơi chứa đựng các chất thải không phân hủy được như nhựa, kim loại nhỏ, tóc, hoặc các hạt rắn mịn đã lọt qua ngăn lọc. Đồng thời, đây cũng là nơi diễn ra quá trình lắng đọng cuối cùng của các chất lơ lửng còn sót lại. Nước trong ở tầng trên của ngăn lắng sẽ được xả thải ra ngoài môi trường hoặc tiếp tục đi vào hệ thống xử lý tiếp theo (nếu có), đảm bảo đạt các tiêu chuẩn về vệ sinh môi trường.
III. Nguyên lý hoạt động khoa học của bể tự hoại 3 ngăn
Với cấu tạo 3 ngăn liên hoàn, hệ thống bể tự hoại hoạt động theo một nguyên lý khoa học, tối ưu hóa quá trình xử lý chất thải.
1. Giai đoạn phân hủy tại ngăn chứa
Sau khi xả nước, chất thải từ bồn cầu sẽ theo đường ống dẫn vào ngăn chứa. Tại đây, các chất hữu cơ như hydrocacbon, chất béo, chất xơ, đạm có trong phân và nước tiểu sẽ được các vi sinh vật kỵ khí phân hủy. Quá trình phân hủy này diễn ra liên tục và kéo dài, biến chất thải thành dạng bùn và lắng xuống đáy bể. Nhờ đó, lượng chất rắn và mùi hôi cũng được giảm đáng kể. Hiểu rõ về ứng dụng vi sinh vật trong xử lý rác thải là chìa khóa để tối ưu hiệu quả của bể tự hoại.
2. Luân chuyển qua ngăn lọc và lắng
Đối với một số chất thải không tan như nhựa, tóc, kim loại hoặc các chất rắn nhỏ khác, chúng sẽ dần di chuyển sang ngăn lắng hoặc được giữ lại trong ngăn lọc. Các chất này có thể được chuyển hóa thành các chất khí như CO2, CH4, H2S, NH3 dưới điều kiện thích hợp (nhiệt độ, thời gian lưu nước, tải trọng chất bẩn, lưu lượng nước thải, dinh dưỡng và loại vi sinh vật trong bể, cấu tạo bể phốt).

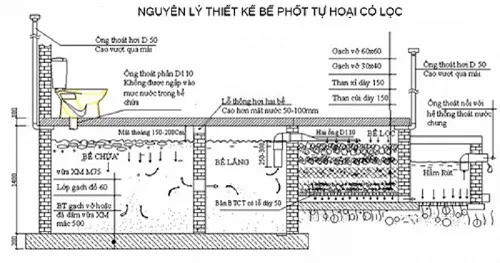

Nguyên lý hoạt động của bể tự hoại 3 ngăn dựa trên quá trình phân hủy sinh học
Tiếp theo, các chất lơ lửng trong nước sau khi phân hủy ở ngăn chứa sẽ chảy qua ngăn lọc và ngăn lắng. Tại đây, chúng tiếp tục được lắng đọng và tách khỏi nước trước khi nước thải trong được xả ra ngoài. Các hệ thống xử lý nước thải lớn hơn như hệ thống xử lý nước thải nhà hàng khách sạn hoặc hệ thống xử lý nước thải chung cư cũng áp dụng các nguyên lý tương tự ở quy mô lớn hơn để đảm bảo hiệu quả môi trường.
IV. Kích thước bể tự hoại 3 ngăn theo tiêu chuẩn và nhu cầu sử dụng
Kích thước của bể phốt 3 ngăn cần được tính toán phù hợp với nhu cầu sử dụng và quy mô của công trình để đảm bảo hiệu quả xử lý và thời gian thông hút định kỳ hợp lý.
Bể phốt tự hoại 3 ngăn thường được sử dụng cho các hộ gia đình, doanh nghiệp vừa và nhỏ, hoặc một phần của hệ thống xử lý nước thải chung cư. Về cơ bản, bể phốt loại này thường có độ sâu trên 1.2m và chiều rộng từ 1m trở lên.

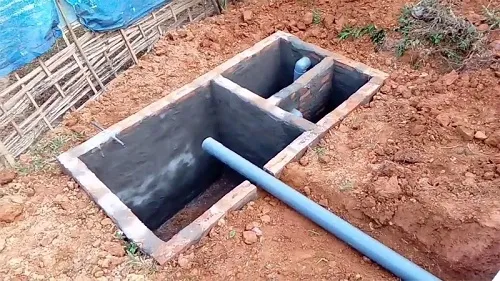

Kích thước bể phốt 3 ngăn cần được tính toán phù hợp với nhu cầu sử dụng
Tỷ lệ kích thước tiêu chuẩn cho từng ngăn cơ bản sẽ là:
- Ngăn chứa: Thường chiếm thể tích lớn nhất, tối thiểu là 1/2 tổng thể tích của cả bể. Đây là dung tích cần thiết để đảm bảo đủ thời gian lưu và quá trình phân hủy diễn ra hiệu quả.
- Ngăn lọc: Chiếm khoảng 1/4 tổng thể tích của bể phốt.
- Ngăn lắng: Cũng chiếm khoảng 1/4 tổng thể tích của bể.
Theo thời gian, lượng bùn tích trữ dưới đáy ngăn chứa và ngăn lắng sẽ ngày càng nhiều. Do đó, người dùng cần thực hiện thông hút bể phốt định kỳ để tránh tình trạng bể bị đầy, gây tắc nghẽn hoặc giảm hiệu suất xử lý.
V. Sơ đồ bể phốt 3 ngăn chuẩn và ý nghĩa
Để có cái nhìn trực quan và cụ thể nhất về cấu tạo cũng như nguyên lý hoạt động, việc nắm rõ sơ đồ bể phốt 3 ngăn là vô cùng cần thiết. Sơ đồ này minh họa rõ ràng vị trí, kích thước tương đối và cách thức kết nối giữa các ngăn, cũng như vị trí các đường ống.

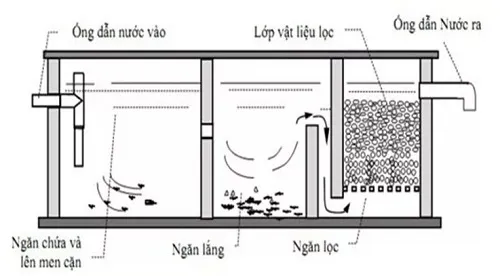

Sơ đồ bể phốt 3 ngăn chuẩn thể hiện cấu trúc và đường ống
Sơ đồ bể phốt 3 ngăn tiêu chuẩn áp dụng cho hầu hết các hạng mục công trình, từ hộ gia đình đến các doanh nghiệp. Trên sơ đồ, chúng ta có thể thấy rõ:
- Đường ống dẫn chất thải vào: Nối từ bồn cầu trực tiếp vào ngăn chứa.
- Các vách ngăn: Phân chia rõ ràng ba ngăn chứa, lọc và lắng, thường được thiết kế với các khe hở hoặc lỗ thông để nước thải chảy qua.
- Đường ống thông giữa các ngăn: Đảm bảo dòng chảy liên tục và hiệu quả.
- Ống thoát khí: Thường là một ống đứng, nối thông từ bể ra môi trường bên ngoài để thoát các loại khí sinh ra trong quá trình phân hủy, ngăn ngừa tích tụ khí gây nguy hiểm và mùi hôi.
- Đường ống thoát nước đã xử lý: Dẫn nước từ ngăn lắng ra ngoài.
- Nắp bảo dưỡng (cửa kỹ thuật): Vị trí để kiểm tra, bảo trì và thông hút bể phốt định kỳ.
Việc tuân thủ sơ đồ bể phốt chuẩn trong thiết kế và thi công là điều kiện tiên quyết để đảm bảo hiệu quả, sự ổn định và an toàn cho hệ thống tự hoại, góp phần bảo vệ sức khỏe con người và môi trường.
VI. Hướng dẫn xây dựng bể phốt 3 ngăn đúng kỹ thuật
Sau khi đã nắm vững cấu tạo và sơ đồ bể phốt 3 ngăn, việc xây dựng và lắp đặt hệ thống cần được thực hiện theo đúng kỹ thuật để đạt hiệu quả tối ưu.
1. Tiêu chuẩn thiết kế và vị trí lắp đặt lý tưởng
Theo tiêu chuẩn thiết kế, bể tự hoại 3 ngăn lý tưởng nên được đặt ngay bên dưới hoặc gần vị trí đặt nhà vệ sinh. Vị trí này giúp rút ngắn đường ống dẫn thải, giảm thiểu số lần chuyển hướng đường ống, từ đó hạn chế tối đa các tình trạng tắc nghẽn hoặc trào ngược. Đồng thời, đây cũng là cách tối ưu chi phí cho vật tư và thi công.

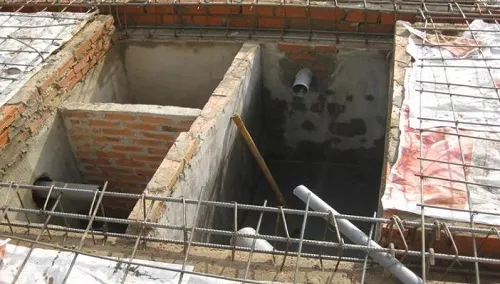

Thiết kế bể tự hoại 3 ngăn phải tuân thủ các tiêu chuẩn kỹ thuật
Một nguyên tắc quan trọng khác là bể phốt phải nằm cách xa bể nước sạch ít nhất là 2 mét. Khoảng cách này nhằm đảm bảo bể nước sạch không bị ảnh hưởng bởi nguồn nước thải bẩn sau thời gian dài sử dụng. Trong thực tế, việc đặt bể phốt càng xa bể nước sạch càng tốt.
Ngoài ra, nắp bảo dưỡng (cửa kỹ thuật) của bể phốt cần được hướng về phía không gian thoáng đãng, dễ tiếp cận. Điều này giúp cho việc thông hút bể phốt, bảo dưỡng hoặc sửa chữa diễn ra thuận lợi và an toàn hơn.
2. Vai trò của bản vẽ bể tự hoại 3 ngăn trong thi công
Bản vẽ là tài liệu thiết kế chi tiết, bao gồm các mặt cắt, cấu tạo và sơ đồ đường ống dẫn của bể tự hoại 3 ngăn. Dựa vào bản vẽ này, người thợ thi công có thể xây dựng theo đúng mẫu thiết kế một cách dễ dàng, nhanh chóng và chính xác nhất.

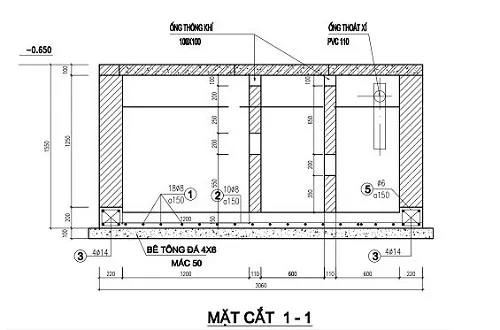

Bản vẽ mặt cắt ngang của bể tự hoại 3 ngăn giúp thi công chính xác

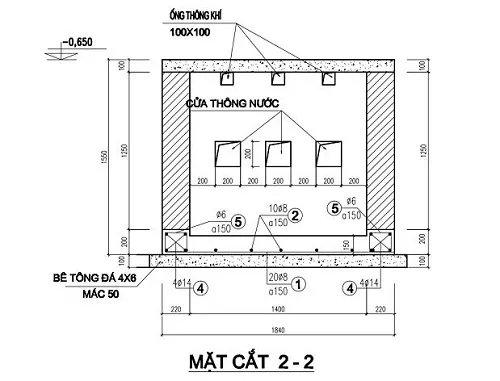

Bản vẽ chi tiết các ngăn và đường ống trong bể phốt 3 ngăn
Việc đảm bảo có bản vẽ bể tự hoại 3 ngăn chi tiết là yếu tố cần thiết trước khi tiến hành thi công. Các bản vẽ này cung cấp thông tin về kích thước, vật liệu, độ dày vách ngăn, vị trí ống, giúp đảm bảo chất lượng và an toàn cho công trình.

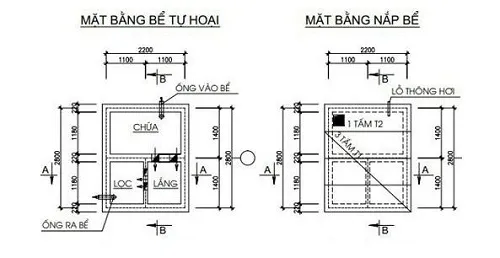

Mặt bằng tổng thể bản vẽ bể phốt tự hoại 3 ngăn
3. Kỹ thuật đặt ống bể phốt 3 ngăn chi tiết
Việc đặt ống trong bể phốt cần tuân thủ các nguyên tắc kỹ thuật để đảm bảo dòng chảy thuận lợi và hiệu quả xử lý.
a. Đặt ống xả chất thải vào bể chứa:
Trong công đoạn lắp đặt ống xả chất thải vào ngăn chứa, nên lắp đặt ống càng cao càng tốt, gần tấm đan che nắp bể phốt. Ống xả cần có độ dốc nhất định để chất thải trôi xuống nhanh chóng, hạn chế tối đa tình trạng tắc nghẽn trong quá trình sử dụng.

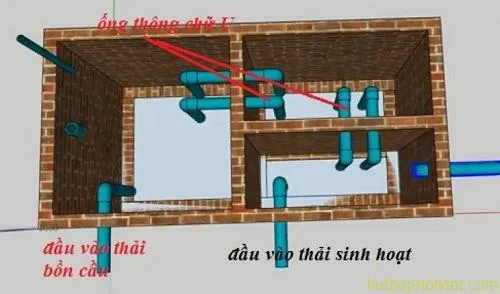

Cách đặt ống xả chất thải vào bể chứa đảm bảo dòng chảy thuận lợi
b. Đặt ống thông giữa các ngăn:
Vị trí và cách đặt ống thông giữa các ngăn (ngăn chứa – ngăn lọc, ngăn lọc – ngăn lắng) sẽ tùy thuộc vào kích thước và thể tích cụ thể của bể. Cần tính toán kỹ lưỡng để đảm bảo nước thải luân chuyển hiệu quả, không gây tràn hay ứ đọng.
c. Đặt ống thoát nước sau lắng lọc và ống thông khí:
Đây là công đoạn quan trọng để tối ưu hóa hiệu quả xử lý. Nên sử dụng ống thông khí giữa các ngăn trong bể và ống này phải được nối thông với khí trời để thoát các loại khí sinh ra. Đường kính thích hợp cho ống thông khí thường là khoảng 27mm. Một hệ thống thoát khí tốt giúp ngăn ngừa mùi hôi và đảm bảo an toàn. Tương tự, trong các công trình như công nghệ xử lý nước thải chăn nuôi, việc kiểm soát khí và dòng chảy cũng là yếu tố then chốt.

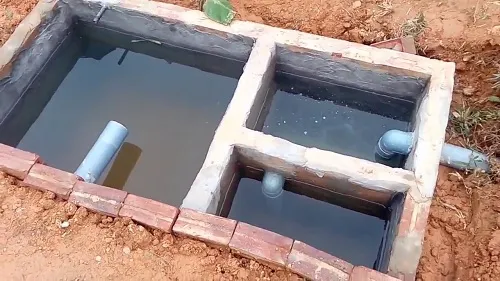

Hệ thống ống dẫn trong bể phốt 3 ngăn cần được lắp đặt chính xác
Kết luận
Việc xây dựng một hệ thống xử lý chất thải sinh hoạt hiệu quả, bắt đầu từ việc hiểu rõ sơ đồ bể phốt 3 ngăn chuẩn, là một yếu tố không thể thiếu để đảm bảo vệ sinh môi trường và sức khỏe cộng đồng. Từ cấu tạo chi tiết của ba ngăn chứa, lọc, lắng đến nguyên lý hoạt động khoa học, cùng với các tiêu chuẩn về kích thước và kỹ thuật lắp đặt ống, mọi bước đều cần sự chính xác và tuân thủ chặt chẽ.
Là chuyên gia trong lĩnh vực Địa kỹ thuật Môi trường và xử lý chất thải, chúng tôi khẳng định rằng việc thiết kế và thi công bể phốt đúng kỹ thuật không chỉ nâng cao hiệu quả xử lý chất thải mà còn góp phần bảo vệ nguồn nước và hệ sinh thái. Việc nắm vững thông tin và áp dụng đúng các tiêu chuẩn được trình bày trong sơ đồ bể phốt 3 ngăn sẽ giúp bạn sở hữu một hệ thống tự hoại bền vững và thân thiện với môi trường. Để đạt được hiệu quả tối ưu, việc tham khảo ý kiến chuyên gia và tuân thủ các quy định hiện hành là luôn cần thiết.
