Màng chống thấm HDPE (High-Density Polyethylene) là vật liệu địa kỹ thuật môi trường tiên tiến, đóng vai trò then chốt trong các dự án đòi hỏi khả năng ngăn thấm tuyệt đối. Từ các hồ chứa nước, ao nuôi trồng thủy sản, bãi chôn lấp chất thải đến các công trình xử lý nước thải và hóa chất nguy hại, màng HDPE mang đến giải pháp chống thấm hiệu quả, bền vững và tiết kiệm chi phí. Tuy nhiên, hiệu quả của một hệ thống màng HDPE phụ thuộc rất lớn vào quy trình thi công, đặc biệt là các phương pháp liên kết và cố định màng. Trong số các kỹ thuật thi công, bên cạnh phương pháp hàn nhiệt phổ biến, Thi Công Màng HDPE Liên Kết Bằng Móc Kim Loại ngày càng được chú trọng cho những ứng dụng cụ thể, mang lại độ bền cơ học cao và khả năng chống chịu tốt trong nhiều điều kiện môi trường khắc nghiệt.
Với vai trò là chuyên gia trong lĩnh vực địa kỹ thuật môi trường và máy hàn nhựa, chúng tôi mong muốn cung cấp cái nhìn toàn diện về màng HDPE và đặc biệt là kỹ thuật liên kết bằng móc kim loại, một giải pháp không thể thiếu để đảm bảo tính toàn vẹn và tuổi thọ cho các công trình.
Màng Chống Thấm HDPE: Nền Tảng Của Giải Pháp Địa Kỹ Thuật Môi Trường
Màng chống thấm HDPE, hay geomembrane HDPE, là một loại vật liệu polymer tổng hợp dạng cuộn hoặc tấm, có độ dẻo dai cao và hệ số thấm cực thấp (K = 10⁻¹² đến 10⁻¹⁶ cm/s). Được sản xuất từ nhựa high density polyethylene nguyên sinh, màng HDPE là lựa chọn lý tưởng để tạo lớp ngăn cách hiệu quả giữa các môi trường khác nhau, bảo vệ công trình và ngăn chặn sự phát tán của các chất ô nhiễm.
cuộn màng HDPE dùng trong địa kỹ thuật môi trường
Màng HDPE có hai dạng chính dựa trên hình thức bề mặt:
- Màng HDPE trơn: Có hai bề mặt nhẵn phẳng, thường được dùng trong các ứng dụng cần sự linh hoạt cao hoặc khi bề mặt tiếp xúc không yêu cầu ma sát lớn.
- Màng HDPE sần: Có một hoặc cả hai bề mặt được làm sần, tăng cường ma sát giữa màng và lớp đất nền hoặc lớp phủ phía trên, đặc biệt hữu ích cho các mái dốc trong bãi chôn lấp, hồ chứa để ngăn ngừa trượt.
Thông số kỹ thuật điển hình của màng HDPE:
| Chiều dày (mm) | Chiều rộng (m) | Chiều dài (m) | Diện tích (m²) | Khối lượng (Kg) | Khối lượng đơn vị (Kg/m²) |
|---|---|---|---|---|---|
| 0,30 | 6,86 | 700 | 4802 | 1364 | 0,280 |
| 0,50 | 6,86 | 423 | 2902 | 1364 | 0,467 |
| 0,75 | 6,86 | 282 | 1953 | 1364 | 0,705 |
| 1,00 | 6,86 | 211 | 1447 | 1364 | 0,942 |
| 1,50 | 6,86 | 141 | 967 | 1364 | 1,410 |
| 2,0 | 6,86 | 106 | 727 | 1364 | 1,876 |
| 2,50 | 6,86 | 85 | 583 | 1364 | 2,340 |
Để tham khảo chi tiết về tính chất cơ lý và kích thước màng HDPE theo tiêu chuẩn Việt Nam, quý vị có thể xem tại https://oct.vn/wp-content/uploads/2020/11/tcvn9748-2014-yeu-cau-ky-thuat-mang-hdpe.pdf.
Ưu điểm vượt trội của màng chống thấm HDPE
Màng HDPE được đánh giá cao nhờ nhiều đặc tính ưu việt, phù hợp với yêu cầu khắt khe của các dự án môi trường:
- Thân thiện môi trường và an toàn: Không độc hại, chống thấm nước và chống rò rỉ tuyệt đối.
- Độ bền cao: Kháng lão hóa, chống tia cực tím (UV), chống phân hủy sinh học và hóa học (chịu được a-xít, kiềm, dung dịch muối, dầu, cồn).
- Cơ lý tốt: Chống xé rách, chống xuyên thủng, ngăn chặn sự đâm phá của rễ cây.
- Hiệu quả chống thấm hoàn hảo: Hệ số chống thấm vượt trội so với các vật liệu truyền thống.
- Thi công linh hoạt: Tốc độ thi công nhanh, có nhiều quy cách cuộn đáp ứng mọi yêu cầu công trình.
- Chi phí hiệu quả: Giá thành cạnh tranh, công nghệ sản xuất hiện đại giúp tối ưu chi phí.
- Chịu thời tiết tốt: Ổn định trong dải nhiệt độ rộng từ -70°C đến 70°C.
- Tuổi thọ dài: Độ bền lên đến 50 – 70 năm, đảm bảo tính bền vững cho dự án.
Lĩnh vực ứng dụng rộng rãi trong Địa kỹ thuật Môi trường
Nhờ những ưu điểm vượt trội, màng HDPE được ứng dụng đa dạng trong nhiều lĩnh vực:
- Vệ sinh môi trường: Lót đáy bãi chôn lấp chất thải rắn, hồ chứa chất thải nguy hại, hồ xử lý nước thải, hầm biogas.
- Thủy lợi: Chống thấm đê đập, kênh mương, hồ chứa nước ngọt, hồ thủy điện.
- Nuôi trồng thủy sản: Lót đáy ao hồ nuôi tôm, cá, hải sản, giúp kiểm soát chất lượng nước và ngăn ngừa dịch bệnh.
- Kỹ thuật đô thị & cảnh quan: Chống thấm tầng hầm tòa nhà, hầm giao thông, hồ cảnh quan công viên, sân gôn.
- Công nghiệp: Chống rò rỉ bể chứa xăng dầu, hóa chất trong ngành hóa dầu, khai thác mỏ.
ứng dụng màng chống thấm HDPE
chống thấm màng HDPE hầm giao thông

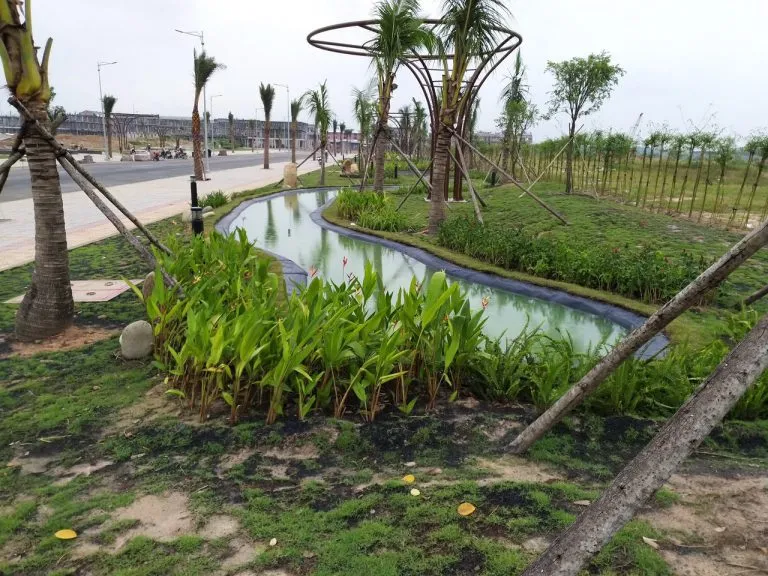

chống thấm HDPE hồ cảnh quan

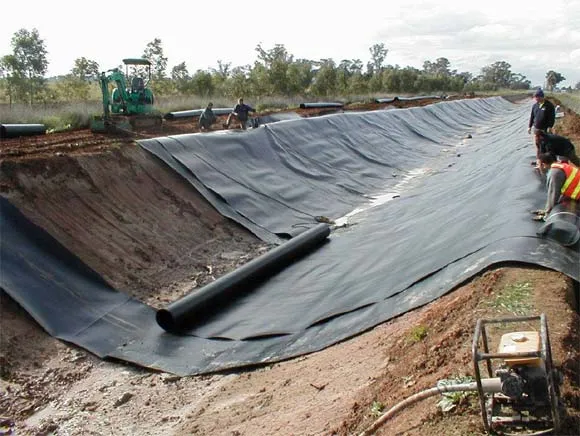

chống thấm HDPE đê đập kênh mương

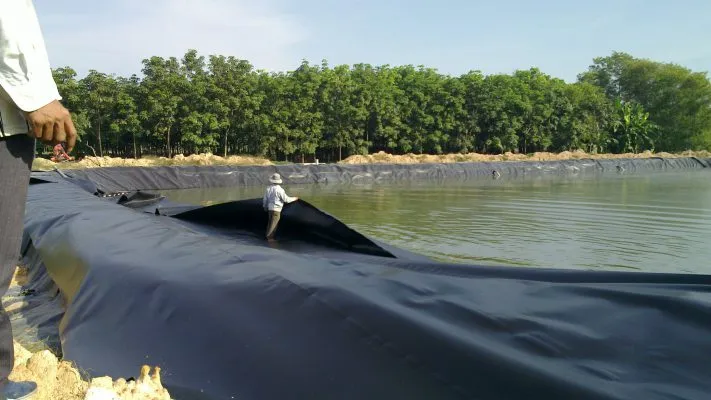

chống thấm HDPE hồ nuôi thủy hải sản

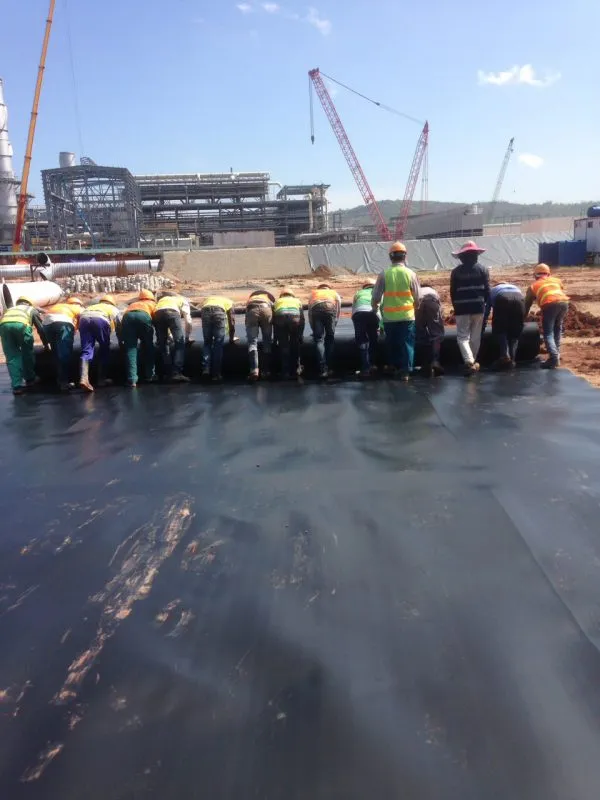

chống thấm HDPE công trình

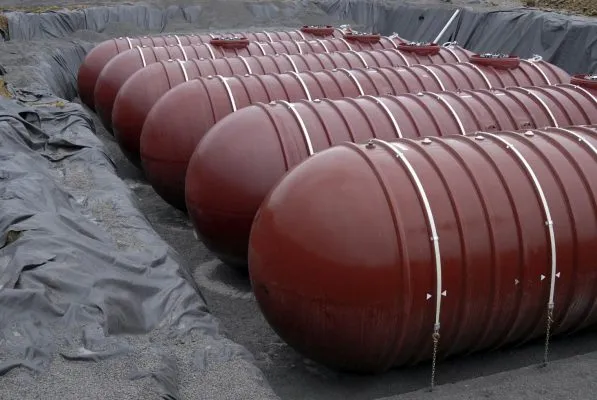

chống thấm HDPE bể chứa xăng dầu

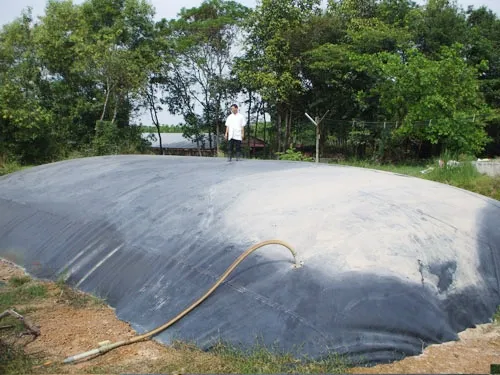

màng HDPE hồ biogas
Thi Công Màng HDPE: Từ Hàn Nhiệt Đến Liên Kết Bằng Móc Kim Loại
Việc thi công màng chống thấm HDPE đòi hỏi sự chính xác cao và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật (như ASTM hoặc TCVN). Một quy trình thi công không đạt chuẩn có thể dẫn đến rò rỉ, giảm hiệu quả chống thấm và tuổi thọ công trình. Đội ngũ thi công chuyên nghiệp cần trang bị đầy đủ máy móc, dụng cụ hiện đại, nhân lực có trình độ, và kinh nghiệm thực tế về địa kỹ thuật môi trường.
1. Chuẩn bị thi công
- Khảo sát và lập phương án: Xây dựng phương án lắp đặt màng HDPE chi tiết theo thiết kế hệ thống và điều kiện thực tế của dự án.
- Xử lý bề mặt: Loại bỏ hoàn toàn các vật cứng, sắc nhọn (đá, rễ cây, kim loại) trên bề mặt, san phẳng, lấp các hố và sửa chữa bề mặt mái dốc để đảm bảo màng không bị hư hại.
- Điều kiện thời tiết: Thi công khi nhiệt độ ngoài trời trên 5°C, gió không quá mạnh (cấp 4) và không có mưa.
- Trang bị dụng cụ: Chuẩn bị đầy đủ thiết bị chuyên dụng như máy hàn lót HDPE (máy hàn nêm nóng), súng hàn khí nóng, máy mài đá, máy thử chân không, máy phát hiện rò rỉ bơm hơi, máy đóng gói xách tay và các phụ kiện cần thiết khác.
2. Phương pháp trải màng
Màng HDPE thường được trải bằng máy kéo, vận thăng hoặc các máy móc chuyên dụng khác. Đối với mái dốc, màng được rải từ đỉnh dốc xuống đáy dốc, sau đó được chôn rãnh cố định ở đầu dốc và đáy dốc để neo giữ.
- Định hướng trải: Đặt màng HDPE thành từng đoạn, khối theo thứ tự và hướng đã định trước, tránh làm cong hoặc hư hỏng trong quá trình trải.
- Bố trí mối nối: Mối nối giữa các mô-đun phải tạo thành hình chữ T, tránh tạo thành hình chữ thập để dễ kiểm soát chất lượng mối hàn.
- Vệ sinh mối nối: Đảm bảo khu vực mối hàn không có bụi bẩn, cát, nước (kể cả sương) và các mảnh vụn khác có thể ảnh hưởng đến chất lượng liên kết.
- Mái dốc: Khi trải màng HDPE trên bề mặt mái dốc, hướng bố trí mối nối nên song song hoặc theo chiều thẳng đứng của đường dốc tối đa, và nên đặt theo thứ tự từ dưới lên trên.
- Cố định tạm thời: Sau khi trải màng, đặt các bao cát (20-40Kg) cứ cách 2-5m tại các góc màng để cố định tạm thời trước khi phủ lớp bảo vệ.
3. Đấu nối và liên kết màng HDPE
Ghép nối đúng cách là yếu tố tiên quyết đảm bảo hiệu quả chống thấm và tuổi thọ của hệ thống màng. Có hai phương pháp chính: hàn nhiệt và liên kết cơ học (sử dụng móc kim loại hoặc phụ kiện kim loại).
3.1. Hàn nhiệt (Hàn nêm nóng và hàn đùn)
Đây là phương pháp phổ biến nhất để tạo ra các mối nối không thấm nước giữa các tấm màng HDPE.
- Thử nghiệm mẫu: Trước khi hàn chính thức, cần tiến hành hàn thử một đoạn màng HDPE dài 1m và kiểm tra độ xé tại chỗ để đánh giá chất lượng mối hàn. Mối hàn đạt tiêu chuẩn khi không bị hư hỏng do xé rách và vật liệu cơ bản vẫn nguyên vẹn.
- Điều kiện hàn: Không tiến hành đấu nối màng trong điều kiện thời tiết xấu. Khi hàn nhiệt, cần kiểm soát chặt chẽ nhiệt độ để tránh quá nhiệt gây phồng rộp hoặc cháy xém.
- Kỹ thuật hàn nêm nóng: Đây là phương pháp hàn không cần làm nhám bề mặt và không thêm vật liệu phụ. Máy hàn nêm nóng tạo ra mối hàn kép với chiều rộng đường thẳng khoảng 1.2 cm cho đường đầu tiên và 1 cm cho đường thứ hai.
- Kỹ thuật hàn đùn (Extrusion Welding): Được dùng để hàn các chi tiết phức tạp, sửa chữa mối hàn bị lỗi, hoặc hàn các mối nối hình chữ T, ống xuyên màng. Kỹ thuật này sử dụng súng hàn đùn để đưa vật liệu phụ nóng chảy vào khe hở, tạo mối nối chắc chắn.
- Vệ sinh mối hàn: Luôn đảm bảo bề mặt mối hàn sạch sẽ, khô ráo, không dính nước, bụi bẩn.
- Kiểm soát thiết bị: Điều chỉnh thiết bị hàn ở điều kiện làm việc tối ưu dựa trên điều kiện khí hậu và đặc tính vật liệu tại thời điểm thi công, chú ý đến nhiệt độ, tốc độ và áp suất.
3.2. Thi công màng HDPE liên kết bằng móc kim loại (Liên kết cơ học)
Phương pháp liên kết bằng móc kim loại, hay còn gọi là liên kết cơ học, thường được sử dụng để cố định màng HDPE tại các điểm neo (neo chân, neo đỉnh), kết nối màng với các cấu trúc cứng (bê tông, kim loại), hoặc tại các vị trí ống xuyên màng. Đây là một giải pháp bổ sung cần thiết để đảm bảo tính ổn định và chống thấm tại các vị trí không thể hàn hoặc cần độ bền cơ học cao.
- Mục đích:
- Neo giữ: Cố định màng HDPE tại các rãnh neo, đỉnh dốc, hoặc chân dốc để chống trượt và nâng dịch chuyển do tác động của gió, nước, hoặc tải trọng khác.
- Kết nối với cấu trúc cứng: Tạo mối nối chống thấm và bền vững giữa màng HDPE với các bề mặt bê tông, thép, hoặc các vật liệu xây dựng khác.
- Cố định chi tiết: Giúp cố định các phụ kiện đặc biệt như miếng vá, gioăng cao su, hoặc các chi tiết ống xuyên màng.
- Các loại “móc kim loại” và phụ kiện phổ biến:
- Thanh nẹp kim loại (Batten Bar): Thường là thanh thép không gỉ hoặc nhôm, có lỗ khoan sẵn. Được đặt lên trên màng HDPE và cố định bằng bu lông, ốc vít vào cấu trúc bên dưới.
- Bu lông và ốc vít: Sử dụng bu lông nở, bu lông neo hoặc vít tự khoan tùy thuộc vào vật liệu cấu trúc nền (bê tông, gỗ, thép).
- Vòng đệm kim loại (Washer): Sử dụng vòng đệm lớn để phân tán lực ép từ bu lông, bảo vệ màng HDPE khỏi bị xuyên thủng hoặc rách tại điểm cố định.
- Đinh ghim/Neo kim loại: Dùng để ghim màng vào lớp đất nền tại các rãnh neo hoặc chân mái dốc.
- Kẹp/Khóa kim loại: Sử dụng cho các mối nối tạm thời hoặc cố định một phần trong quá trình thi công.
- Quy trình thi công liên kết bằng móc kim loại:
- Chuẩn bị bề mặt: Đảm bảo bề mặt cấu trúc (bê tông, kim loại) sạch sẽ, nhẵn phẳng, không có gờ sắc nhọn.
- Đặt màng: Trải màng HDPE lên vị trí cần cố định, căn chỉnh chính xác.
- Đặt thanh nẹp: Đặt thanh nẹp kim loại lên trên màng HDPE, sao cho thanh nẹp che phủ mép màng hoặc khu vực cần cố định.
- Khoan lỗ và cố định: Khoan các lỗ xuyên qua thanh nẹp và màng HDPE (nếu cần) vào cấu trúc bên dưới. Sau đó, sử dụng bu lông/ốc vít với vòng đệm kim loại để cố định chặt thanh nẹp và màng vào cấu trúc. Lực siết bu lông cần được kiểm soát để đảm bảo độ chặt mà không làm hư hại màng.
- Bịt kín: Sau khi cố định cơ học, khu vực liên kết thường được bịt kín thêm bằng các loại keo chống thấm chuyên dụng, lớp phủ nhựa đường, hoặc thậm chí là hàn đùn ( extrusion welding) một dải màng nhỏ lên trên thanh nẹp để đảm bảo kín nước tuyệt đối.
- Lưu ý quan trọng:
- Khoảng cách giữa các bu lông phải được tính toán kỹ lưỡng để đảm bảo phân tán lực đồng đều và chống thấm hiệu quả.
- Vật liệu kim loại (thanh nẹp, bu lông) cần có khả năng chống ăn mòn tốt, đặc biệt trong môi trường hóa chất hoặc nước biển.
- Luôn sử dụng vòng đệm kim loại có kích thước phù hợp để bảo vệ màng khỏi hư hại do lực siết.
4. Quy trình kiểm soát chất lượng mối nối
Đảm bảo chất lượng mối hàn và liên kết cơ học là bước cuối cùng nhưng vô cùng quan trọng để hệ thống chống thấm đạt hiệu quả.
- Kiểm tra trực quan: Các mối hàn phải liền mạch, không có khoảng trống, rò rỉ, cháy xém hoặc hư hỏng. Màng HDPE tại mối nối phải mềm và phẳng.
- Sửa chữa khuyết tật: Các vị trí hàn lỗi, rò rỉ hoặc khuyết tật nhỏ có thể được sửa chữa bằng máy hàn đùn hoặc miếng vá bằng vật liệu nền có đường kính lớn hơn hai lần vết hỏng.
- Yêu cầu kỹ thuật: Chiều rộng đường nối kép của mối hàn không được nhỏ hơn 2mm × 10mm. Độ lệch giữa các mối hàn ngang phải lớn hơn hoặc bằng 5 cm. Các mối nối hình chữ T phải được làm bằng vật liệu cơ bản, với kích thước miếng dán có thể là 3 cm × 3 cm.
- Phương pháp thử nghiệm:
- Thử áp lực mối hàn kép (Air Pressure Test): Đối với các mối hàn nêm đôi, khí nén được bơm vào khe hở giữa hai đường hàn. Áp suất được kiểm soát (0.5MPa-2.0MPa) và duy trì trong ít nhất 30 giây. Nếu không có rò rỉ khí, mối hàn đạt yêu cầu.
- Thử chân không (Vacuum Test): Đối với các mối hàn đơn, mối nối hình chữ T và các điểm sửa chữa, sử dụng hộp chân không kích thước 50cm x 50cm. Tạo áp suất chân không ≥ 0.005MPa và duy trì trong 30 giây. Nếu không có bọt khí nổi lên, mối hàn đạt yêu cầu.
- Thử tia lửa (Spark Test): Áp dụng cho màng mỏng hơn hoặc khi cần kiểm tra nhanh các lỗ nhỏ.
- Thử phòng thí nghiệm: Lấy mẫu tại chỗ để kiểm tra độ bền kéo và độ bền cắt của mối hàn. Độ bền của màng và mối hàn không được nhỏ hơn 80% độ bền của vật liệu cơ bản.
Mời tham khảo tiêu chuẩn Màng chống thấm HDPE – Thiết kế, thi công, nghiệm thu tại https://oct.vn/wp-content/uploads/2020/11/tcvn11322-2018-Mang-chong-tham-HDPE.pdf.
Kết luận
Việc lựa chọn và thi công màng chống thấm HDPE đóng vai trò cực kỳ quan trọng trong sự thành công và bền vững của các dự án địa kỹ thuật môi trường. Từ hồ nuôi trồng thủy sản đến bãi chôn lấp chất thải, màng HDPE cung cấp một lớp bảo vệ không thể xuyên thủng. Để đạt được hiệu quả tối ưu, việc áp dụng các phương pháp liên kết đa dạng, bao gồm cả hàn nhiệt tiêu chuẩn và đặc biệt là thi công màng HDPE liên kết bằng móc kim loại cho các điểm neo và kết nối cấu trúc cứng, là điều kiện tiên quyết. Sự kết hợp giữa kỹ thuật hàn chuyên nghiệp và giải pháp liên kết cơ học linh hoạt sẽ đảm bảo tính toàn vẹn của hệ thống chống thấm, mang lại tuổi thọ công trình dài lâu và giảm thiểu rủi ro môi trường.
Chúng tôi, với kinh nghiệm sâu rộng trong lĩnh vực địa kỹ thuật môi trường và máy hàn nhựa, luôn sẵn sàng tư vấn và cung cấp các giải pháp tối ưu nhất cho quý khách hàng. Để tìm hiểu thêm về đơn giá màng HDPE, quy trình thi công chuyên nghiệp và các dịch vụ kiểm tra, bảo hành uy tín tại Việt Nam, xin vui lòng liên hệ với các đơn vị nhập khẩu và sản xuất uy tín như Phú Thành Phát hoặc Vải địa kỹ thuật.
