Trong ngành công nghiệp hiện đại, từ sản xuất linh kiện điện tử siêu nhỏ đến thi công các công trình địa kỹ thuật môi trường quy mô lớn như bãi chôn lấp, hồ chứa nước thải, chất lượng của từng mối hàn đóng vai trò then chốt, quyết định sự an toàn, độ bền và hiệu quả hoạt động của toàn bộ hệ thống. Thiết Bị Kiểm Tra Mối Hàn chính là “con mắt thần” giúp các chuyên gia đánh giá khách quan, chính xác tình trạng bên trong của các liên kết, từ đó phát hiện sớm khuyết tật và đưa ra biện pháp khắc phục kịp thời. Đây là một lĩnh vực quan trọng của thử nghiệm không phá hủy (NDT), đảm bảo tiêu chuẩn chất lượng nghiêm ngặt mà không làm hỏng mẫu vật.
Thiết Bị Kiểm Tra Mối Hàn Là Gì? Định Nghĩa và Tầm Quan Trọng
Thiết bị kiểm tra mối hàn bao gồm nhiều công nghệ khác nhau được sử dụng để đánh giá chất lượng và tính toàn vẹn của các mối hàn. Mục tiêu chính là phát hiện các khuyết tật ẩn sâu bên trong vật liệu hoặc trên bề mặt mà mắt thường không thể nhìn thấy, nhằm ngăn chặn sự cố hỏng hóc, đảm bảo an toàn vận hành và kéo dài tuổi thọ công trình. Phương pháp kiểm tra không phá hủy (NDT) là một tập hợp các kỹ thuật được áp dụng để kiểm tra vật liệu, thành phần, cấu trúc hoặc hệ thống để tìm kiếm các sự khác biệt, khuyết tật mà không làm thay đổi hay phá hủy chúng. Sự phát triển của các loại máy hàn, từ những thiết bị đơn giản như máy hàn bấm cầm tay đến các hệ thống tự động hóa phức tạp, cũng kéo theo nhu cầu về các phương pháp kiểm tra mối hàn ngày càng tinh vi và chính xác.
Trong lĩnh vực địa kỹ thuật môi trường, nơi màng chống thấm HDPE và bạt nhựa HDPE đóng vai trò cực kỳ quan trọng trong việc ngăn chặn rò rỉ tại các bãi chôn lấp rác, hồ xử lý nước thải hay các khu chứa chất thải nguy hại, chất lượng của mỗi mối hàn màng nhựa là yếu tố sống còn. Một mối hàn kém chất lượng có thể dẫn đến hậu quả nghiêm trọng về môi trường và kinh tế. Do đó, việc ứng dụng thiết bị kiểm tra mối hàn chuyên dụng cho vật liệu nhựa là không thể thiếu, đảm bảo tính toàn vẹn của lớp lót bảo vệ.
Nguyên Lý Hoạt Động của Phương Pháp Kiểm Tra Mối Hàn Bằng Tia X/Gamma
Trong số các phương pháp NDT, kiểm tra bằng tia X hoặc tia Gamma là một trong những kỹ thuật mạnh mẽ nhất để phát hiện khuyết tật bên trong vật liệu. Tia X và tia Gamma là sóng điện từ có bước sóng cực ngắn, tần số và năng lượng rất cao, cho phép chúng xuyên qua toàn bộ chiều dày của mẫu vật cần kiểm tra.
Khi tia bức xạ đi qua vật liệu, một phần năng lượng sẽ bị hấp thụ và một phần sẽ đi xuyên qua. Lượng hấp thụ và lượng xuyên qua phụ thuộc vào chiều dày và mật độ của vật liệu. Nếu có khuyết tật (như rỗ khí, nứt, lẫn xỉ) bên trong mối hàn, mật độ vật liệu tại đó sẽ giảm, dẫn đến sự hấp thụ bức xạ ít hơn. Sự khác biệt này được ghi lại trên phim ảnh chuyên dụng hoặc màn hình kỹ thuật số dưới dạng hình ảnh bức xạ. Dựa vào hình ảnh này, các chuyên gia có thể phát hiện và phân tích chính xác các khuyết tật ẩn.
Cả tia X và tia Gamma đều có những đặc tính cơ bản tương tự:
- Chúng không thể nhìn thấy hay cảm nhận được, nhưng có khả năng làm phát huỳnh quang và làm đen phim ảnh.
- Tốc độ truyền bằng vận tốc ánh sáng.
- Có khả năng gây ion hóa, ảnh hưởng đến tế bào sống, đòi hỏi các biện pháp an toàn bức xạ nghiêm ngặt.
- Truyền theo đường thẳng và có thể bị phản xạ, khúc xạ, nhiễu xạ và hấp thụ tùy thuộc vào năng lượng và loại vật liệu.
Đặc Tính Kỹ Thuật Nổi Bật của Thiết Bị Kiểm Tra Mối Hàn Hiện Đại
Các thiết bị kiểm tra mối hàn hiện đại, đặc biệt là các hệ thống X-quang, sở hữu nhiều đặc tính kỹ thuật vượt trội, mang lại khả năng đánh giá chất lượng cao và đáng tin cậy:
- Hệ thống nhỏ gọn, hiệu quả: Nhiều thiết bị được thiết kế tối ưu về kích thước, dễ dàng di chuyển và tích hợp vào các quy trình sản xuất hoặc kiểm tra tại hiện trường.
- Phân tích ba chiều với CT: Chức năng chụp cắt lớp vi tính (CT scan) tùy chọn cho phép phân tích khuyết tật ở dạng ba chiều, cung cấp cái nhìn toàn diện và chính xác hơn về hình dạng, kích thước và vị trí của chúng.
- Tự động hóa và lập trình: Các thiết bị tiên tiến hỗ trợ hướng dẫn sử dụng và lập trình cho cả X-quang và chụp cắt lớp, tăng tốc độ và độ chính xác của quá trình kiểm tra. Công nghệ như Truelnspect ADR (nhận dạng lỗi tự động) giúp phát hiện khuyết tật nhanh chóng trong các ứng dụng đúc.
- Đáp ứng tiêu chuẩn quốc tế: Nhiều giải pháp tuân thủ các tiêu chuẩn nghiêm ngặt của ngành như hàng không vũ trụ (DICONDE, ASTM, Nadcap), đảm bảo tính tin cậy và khả năng tương thích toàn cầu.
- Tích hợp công nghệ AI: Một số thiết bị còn tích hợp trí tuệ nhân tạo và thuật toán cải tiến liên tục để tối ưu hiệu quả kiểm tra, giảm thiểu lỗi và tăng cường độ chính xác. Để đảm bảo chất lượng mối hàn trong các ứng dụng khác nhau, việc hiểu rõ các yếu tố ảnh hưởng đến quá trình hàn, ví dụ như tác dụng của nhựa thông khi hàn, cũng góp phần tạo ra sản phẩm đạt chuẩn ngay từ đầu.
Ứng Dụng Thực Tiễn của Thiết Bị Kiểm Tra Mối Hàn trong Các Ngành Công Nghiệp
Thiết bị kiểm tra mối hàn có vai trò thiết yếu trong nhiều ngành công nghiệp, từ sản xuất công nghệ cao đến các dự án hạ tầng quy mô lớn:
- Ngành điện tử và bán dẫn: Kiểm tra các mối hàn siêu nhỏ trên bảng mạch PCB, PCBA, BGA, CSP, FPCB, chip bán dẫn và linh kiện điện tử. Đây là lĩnh vực đòi hỏi độ chính xác tuyệt đối để đảm bảo hiệu suất và tuổi thọ của thiết bị.
- Địa kỹ thuật môi trường: Kiểm tra chất lượng các mối hàn của màng chống thấm HDPE trong các dự án bãi chôn lấp chất thải, hồ xử lý nước thải, hồ chứa nước ngọt, ao nuôi trồng thủy sản và các công trình khai thác mỏ. Một mối hàn HDPE không đạt chuẩn có thể gây rò rỉ chất ô nhiễm ra môi trường, dẫn đến hậu quả nghiêm trọng.
- Sản xuất và cơ khí chế tạo: Đảm bảo tính toàn vẹn của mối hàn trong các cấu kiện kim loại, đường ống dẫn dầu khí, bình áp lực, kết cấu thép xây dựng. Trong các công trình đòi hỏi độ bền cao, việc kiểm tra các loại mối hàn được tạo ra từ máy hàn bu lông hoặc các công nghệ hàn khác là vô cùng cần thiết.
- Hàng không vũ trụ và ô tô: Kiểm tra các bộ phận quan trọng, đảm bảo không có khuyết tật có thể ảnh hưởng đến an toàn và hiệu suất hoạt động của phương tiện.
Các Dòng Thiết Bị Kiểm Tra Mối Hàn Tiên Tiến Trên Thị Trường
Thị trường hiện nay cung cấp đa dạng các thiết bị kiểm tra mối hàn với công nghệ tiên tiến, đáp ứng nhu cầu khắt khe của từng ngành:
Máy Kiểm Tra Mối Hàn Xavis XSCAN-A100
Máy kiểm tra mối hàn Xavis XSCAN-A100 là một thiết bị X-quang chất lượng cao, nổi bật với kích thước nhỏ gọn. Thiết bị này sử dụng trình phát hiện màn hình phẳng, giúp giảm thiểu không gian chiếm dụng so với các hệ thống tăng cường hình ảnh truyền thống. Với khả năng phóng đại bằng máy dò nghiêng, nó có thể kiểm tra các bảng mạch kích thước lớn một cách hiệu quả.

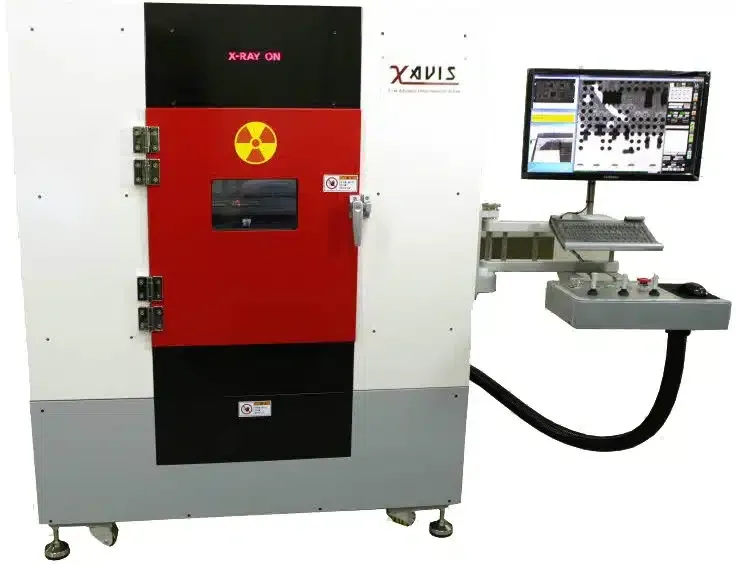

Hình ảnh minh họa máy kiểm tra mối hàn Xavis XSCAN-A100
Ứng dụng tiêu biểu:
- Kiểm tra các bảng mạch gắn trên bề mặt (PCB, PCBA, MLB), BGA, CSP, ACF, Flip-Chip, FPCB.
- Phân tích chip bán dẫn, linh kiện điện tử tinh vi.
- Kiểm tra kỹ thuật ép nhựa, mô-đun máy ảnh.
- Đánh giá chất lượng pin sạc (bao gồm pin EV & ESS).
Máy Kiểm Tra Mối Hàn Nordson Dage XD7500VR Jade Plus
Máy kiểm tra mối hàn Nordson Dage XD7500VR Jade Plus là một hệ thống X-quang chuyên dụng cho lắp ráp điện tử. Trong bối cảnh vật liệu sản xuất ngày càng hạn chế và yêu cầu độ tin cậy tăng cao, thiết bị này đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm. Jade Plus giúp phát hiện sớm khuyết tật, giảm thiểu chi phí phát sinh từ sản phẩm lỗi và bảo vệ danh tiếng thương hiệu.

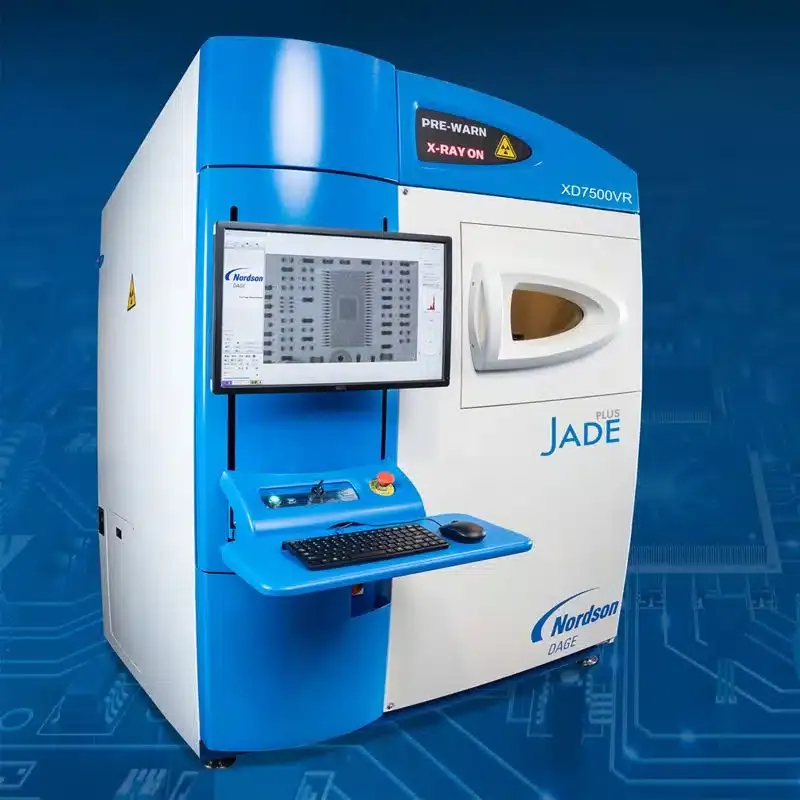

Hình ảnh minh họa máy kiểm tra mối hàn Nordson Dage XD7500VR Jade Plus
Tính năng và ứng dụng:
- Kiểm tra các vùng ẩn của sản phẩm mà các công cụ quang học không thể tiếp cận.
- Phát hiện sớm khuyết tật thông qua các công cụ đo lường tiên tiến để đo khoảng cách và độ trống.
- Đảm bảo tuân thủ các tiêu chuẩn như IPC-A-610 và IPC-7095 với khả năng kiểm tra độ trống của BGA và QFN, đường kính bóng hàn, độ tròn, cầu nối và các khuyết tật khác.
- Cung cấp hình ảnh lỗi lắp ráp rõ ràng với độ phân giải cao (0.95).
Máy Kiểm Tra Mối Hàn ViTrox MY13138221XLT
Máy kiểm tra mối hàn ViTrox MY13138221XLT được thiết kế để xử lý nhiều kích cỡ bảng mạch khác nhau, giúp các công ty sản xuất linh kiện điện tử (EMS), nhà sản xuất (OEM) và nhà sản xuất thiết bị gốc (ODM) tăng cường hiệu quả sản xuất và tiết kiệm chi phí kiểm tra. Các loại máy hàn khác nhau, chẳng hạn như biến áp xung máy hàn điện tử hay máy biến áp hàn hồ quang, đều cần được kiểm tra chất lượng mối hàn để đảm bảo hiệu suất tốt nhất.
Hình ảnh minh họa máy kiểm tra mối hàn ViTrox MY13138221XLT
Tính năng nổi bật:
- Tích hợp cảm biến lưới ánh sáng tiên tiến và các cảm biến bảo vệ bên ngoài, tăng cường an toàn trong quá trình sử dụng.
- Cơ chế di chuyển bảng điều khiển (PIP) mới nhất, tối ưu bảo vệ các cạnh bảng.
- Nhiều độ phân giải khác nhau và ống tia X cơ giới, tối ưu hiệu quả từng chu kỳ kiểm tra.
- Hỗ trợ lên đến 26 định dạng CAD công nghiệp, dễ dàng tích hợp vào quy trình làm việc hiện có.
- Chương trình hóa đơn giản với 8 bước lập trình từ đầu đến cuối.
- Hơn 100 thuật toán mạnh mẽ và 22 bước cài đặt sẵn cho các môi trường hoạt động đa dạng.
- Hiệu quả làm việc cao với các bước cài đặt đơn giản và thuật toán cải tiến liên tục.
Vai Trò Của Thiết Bị Kiểm Tra Mối Hàn Trong Dự Án Môi Trường
Với vai trò là chuyên gia trong lĩnh vực máy hàn nhựa và địa kỹ thuật môi trường, tôi nhận thấy thiết bị kiểm tra mối hàn có ý nghĩa đặc biệt quan trọng đối với các dự án liên quan đến bạt lót ao hồ, xử lý chất thải, bãi chôn lấp rác và xử lý nước thải. Trong các công trình này, màng chống thấm HDPE được hàn nối để tạo thành một lớp lót kín hoàn toàn, ngăn chặn sự thẩm thấu của chất lỏng và khí độc hại vào lòng đất hoặc nguồn nước.
Một mối hàn HDPE chất lượng kém không chỉ tiềm ẩn nguy cơ rò rỉ mà còn ảnh hưởng trực tiếp đến tuổi thọ và tính bền vững của toàn bộ dự án. Các thiết bị kiểm tra mối hàn, đặc biệt là những công nghệ NDT phù hợp với vật liệu polymer, giúp đánh giá độ đồng nhất, độ dày, và phát hiện các điểm yếu như rỗ, xốp, hoặc các mối hàn bị cháy, từ đó đảm bảo rằng mỗi liên kết đều đạt tiêu chuẩn kỹ thuật nghiêm ngặt, bảo vệ môi trường một cách tối ưu nhất.
Kết Luận
Thiết bị kiểm tra mối hàn là một công cụ không thể thiếu trong quy trình đảm bảo chất lượng của hầu hết các ngành công nghiệp hiện đại. Từ việc kiểm tra mối hàn siêu nhỏ trên bảng mạch điện tử đến các mối hàn quan trọng trên màng chống thấm HDPE trong các dự án bảo vệ môi trường, khả năng phát hiện khuyết tật chính xác và không phá hủy của chúng đóng góp trực tiếp vào sự an toàn, độ bền và hiệu quả hoạt động của sản phẩm và công trình. Với sự phát triển không ngừng của công nghệ, các thiết bị kiểm tra mối hàn ngày càng trở nên thông minh, tự động và chính xác hơn, khẳng định vị thế là nền tảng vững chắc cho mọi hoạt động sản xuất và xây dựng đáng tin cậy.
Để tìm hiểu thêm về các giải pháp địa kỹ thuật môi trường, công nghệ hàn và quy trình kiểm tra chất lượng chuyên sâu, hãy liên hệ với chúng tôi để được tư vấn chi tiết và chuyên nghiệp.
